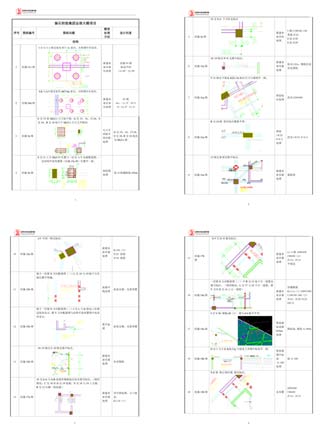

4. 图纸会审


　　各专业建模人员在模型建立完成之后出具建模报告和建模说明。在图纸会审前将《建模成果报告》提交给项目部或者相关部门，由项目部提交给设计单位。

　　使用价值：

　　1) 以往图纸会审时，存在部分问题模棱两可的情况，BIM建模报告能有效提高设计院对图纸问题的准确定位;

　　2) 输出表格，更直观地排查问题，提高图纸会审和施工效率;

　　3) 问题提前的汇总发现与解决有利于减少施工过程变更。有助于工期提前;

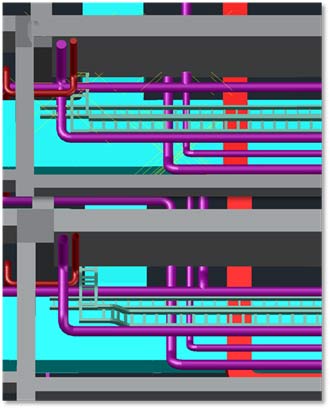

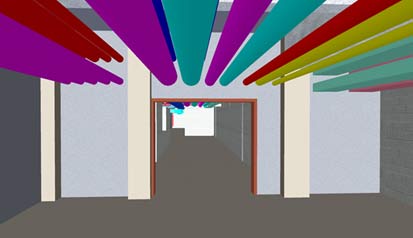

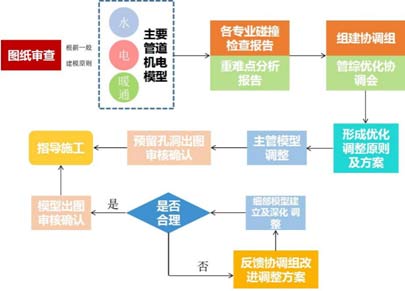

　　5. 机电优化


　　注意要点：

　　1) 制定综合碰撞调整优化方案&碰撞调整避让原则。

　　桥架让风管、阀件少的让阀件多的、小管让大管、金属管让非金属管、气体管让水管、一般管道让通风管、低压管让高压管、非保温管让保温管、电气管线尽可能在水管上方、非主要管线避让主要管线、有压管让无压管、冷水管让热水管、给水管让排水管、分支管让主干管。

　　2) 分阶段将各专业模型进行综合碰撞检查，提高BIM工作效率。

　　交叉作业，对碰撞、交叉部位进行预控和优化，并对安装分包单位进行交底，使后期的管道安装更合理、更美观。

　　例：土建专业在地下室墙、梁、柱构件模型建完后，提交给机电专业人员进行综合碰撞检查和地下室主管线调整优化，

　　使用价值：

　　6. 提高观感质量，优化空间结构;

　　7. 提高专业配合度。将甲方施工团队的优化方案优先反馈给BIM团队，在模型中进行碰撞检查和调整优化，检验方案的可行性，降低方案试错风险;

　　8. 预演调整方案，有效减少现场的返工;

　　9. 缩短总工期，减少材料浪费。

　　6. 预留洞口

　　在BIM模型管线优化后，预留洞出具平面图、剖面图、轴测图最终经过相关单位和部门审核通过后交付项目部。

　　使用价值：

　　1) 大幅提高预留洞口的准确性，降低洞口预留错误及返工重做的概率;

　　2) 有效节约了材料成本，缩短工期;

　　3) 更符合国家奖项的严格评选标准。

　　7. 机房深化


　　使用价值：

　　6. 优化空间结构、美观大方;

　　7. 减少返工，避免设备无法通过门洞等问题;

　　8. BIM交底

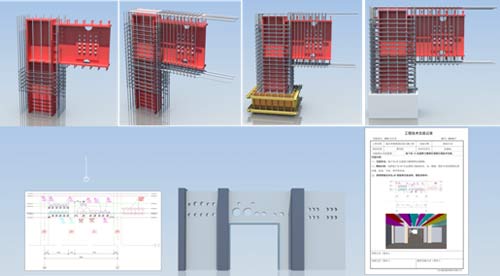

　　▼ 节点施工模拟

　　使用价值：

　　1) 通过BIM模型向项目经理讲解尚未发现的施工难点，让交底不局限于形式;

　　2) 3D模型形式更直观，解决了传统交底的沟通难、效率低、交底不透彻等问题;

　　3) 实时交底，对复杂部位提供精准的3D可视化交底说明，减少返工，节约时间和资源。

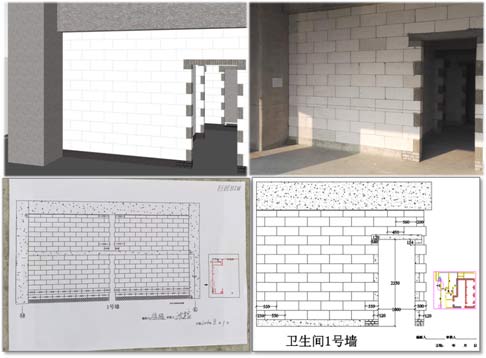

　　9. 三维排砖


　　使用价值：

　　通过BIM模型进行智能排砖，并与传统施工对比得出：

　　墙体砌筑质量高、墙体观感质量高、材料损耗率低、材料浪费少、定量运输

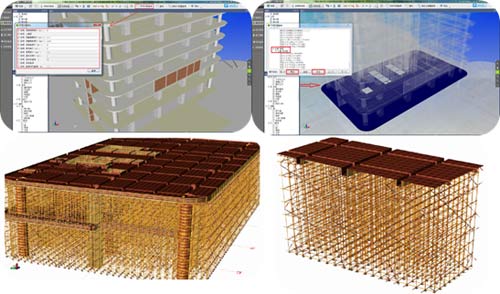

　　10. 专项方案检测


　　使用条件：超高、超跨、超重的构件

　　使用方法：

　　1、 进行工程整体的超高超重超限智能检测;

　　2、 精确定位位置;

　　3、 通过模架软件进行智能模架系统布置，出具详细的方案。

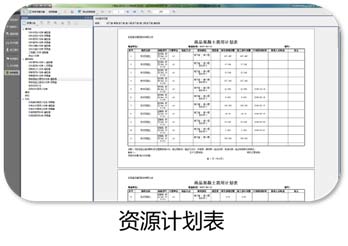

　　11. 构件工程量查询


　　使用方法：

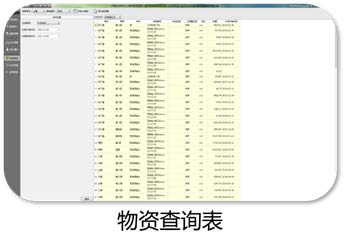

　　利用BIM5D中的物资报表和物资查询功能，可进行多维度物资统计和计划物资查询

　　使用价值：

　　1. 快速查询和汇总数据，大大缩短计算时间，为物资管控提供准确的数据依据;

　　2. 便于制定合理的物资采购计划，减少施工现场的物资储存;

　　3. 为限额领料提供数据依据，有效避免材料浪费。

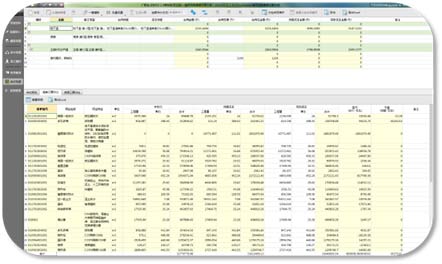

　　12. 三算对比


　　使用价值：

　　1) 施工过程中实时了解项目工程阶段性盈亏

　　2) 有效避免工程预算失误，管控成本

　　3) 合理安排工程各阶段的资金及资源计划
