什么样的工程能入围BIM创新杯?4个经典案例剖析告诉你

  本文详述了四个不同类型的BIM经典工程(广州地铁、上海七宝万科广场、湛江移动办公大楼、佛山轨交高架桥)的BIM应用点和成果。这四个项目均获得BIM创新杯提名,设计水平高,BIM技术应用范围广且程度深。编者通过一个多月的搜集整理,尽可能多的将这些项目的精彩之处呈现给大家,希望可以共同学习成长,并由衷地向BIM领域的开拓者们致敬。

  由于篇幅较长,拆分为上下两集,各两个案例。

  003 中国移动广东湛江数据中心通信机楼

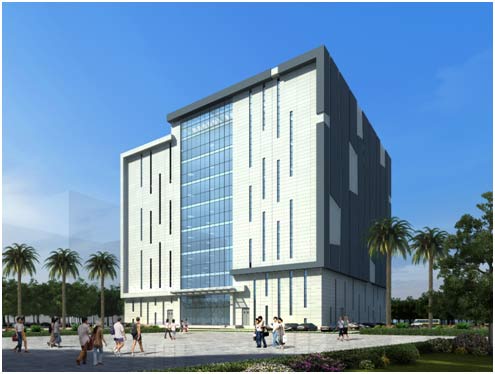

  1、工程概况

  通信机楼分为三个区域,通讯生产区、设备配套用房、生成管理用房。共计8层,地下室一层。该工程由深圳市建筑设计研究总院设计,其2010年即开展了BIM技术应用,已经累积了大量的经验,此工程中BIM应用涵盖了规划、设计、施工、运维全过程。

  2、BIM应用点及成果展示

  基于BIM的设计:

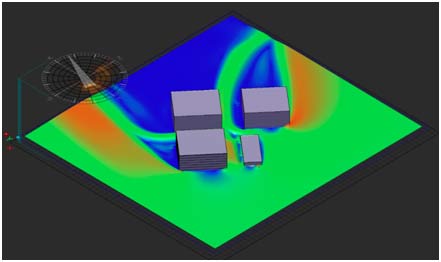

  (1) 方案推敲,使用Vasari进行光、风环境分析,避免产生强风区域,对建筑周边行人造成不适。

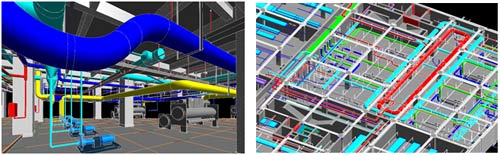

  (2) 初步设计:根据施工图,进行revit全专业建模,更直观反应各专业设备之间产生的碰撞,便于修改、优化。

  并且整个BIM建模,以不同颜色区分不同专业,碰撞问题很直观被发现。

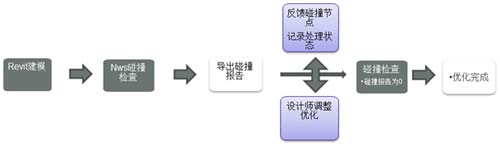

  (3) 综合管线碰撞检查

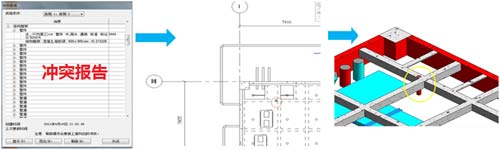

  Revit软件自动进行三维空间交互计算,对不同专业构建之间发生的重合部位进行记录并可导出碰撞报告。

  得出碰撞报告后,可直接将平面图中出现的碰撞位置映射到三维视图中,直观地发现问题所在,并加以批注。由此省去了专业人员之间繁琐的图纸对照工作,节省大量人力物力和时间。

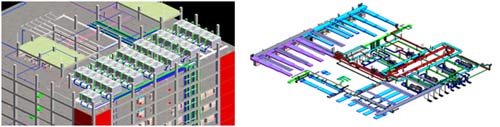

  (4) 深化设计: BIM模型深化、管线排布优化

  大楼共计8层,除地下层、首层外,二层、六层与其他楼层的楼层安排也不同,因此管线排布差异较大,通过截图不能完全体现深圳建筑设计院累积8年多的BIM设计经验,可查看管综模型http://t.cn/RSHNPgs了解更多。

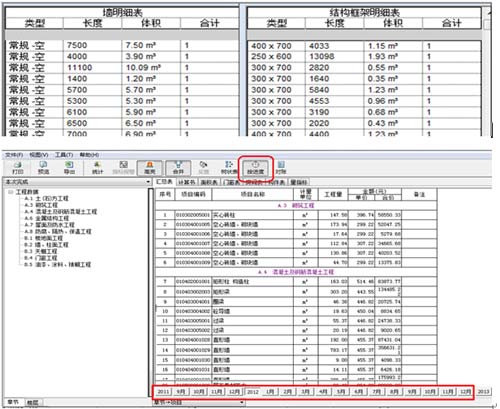

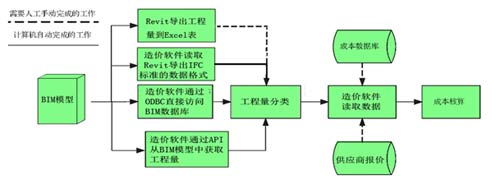

  (5) 基于BIM的成本控制:整体工程量统计、导出构件明细表支撑施工材料采购计划、月进度工程量核算。

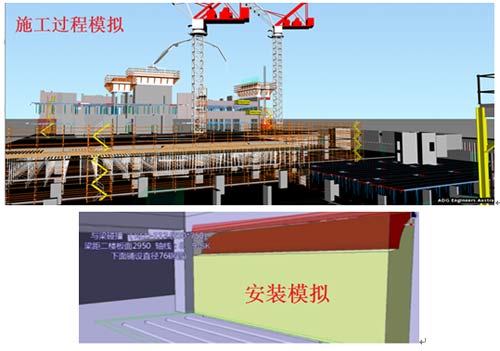

  (6) 基于BIM的施工辅助:模拟并优化施工进度,模拟并优化设备安装过程,根据局部复杂节点的管线排布和施工要求提前作出合理的施工安排。

  (7) 此外,BIM模型的应用还包括项目的信息查询及更新,独立开发的项目运维系统等。

  3、总结

  湛江移动大楼项目,将BIM技术应用到了工程的全生命周期,从设计、建造到后期的运维。在设计阶段,通过直观的三维模型,加之碰撞检查,能更快发现图纸错误,减少各专业之间的碰撞。成本控制方面,通过revit导出工程信息,计算整体工程量,制定采购计划,并核算月进度工程量。建造阶段,通过模拟施工进度,模拟设备安装过程,提前制定合理的施工工艺。在运维阶段,独立开发运维系统,用以查找故障设备等。
