004 佛山市轨道交通三号线高架区间段

　　1、工程概况

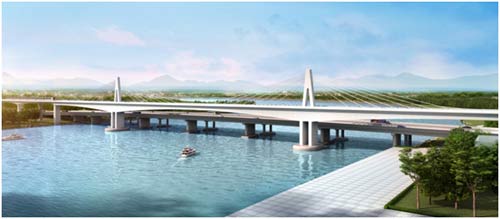

　　佛山3号线伦教~三洪奇区间全长2.008公里，标准段采用30米简支大箱梁结构，下部结构采用独柱花瓶墩，基础采用钻孔灌注桩基础。本部分工作主要为参数化生成标准段上下部结构，含独柱花瓶墩、支座垫石、承台、桩基，简支梁，连续梁和特大桥。

　　2、BIM应用点

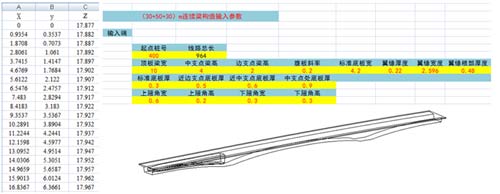

　　(1) 利用dynamo插件，实现了基于路线坐标的三维布跨。dynamo读取线路三维坐标，坐标数据变动，可及时更新路线;Revit+dynamo沿路径放样生成高宽可变梁。

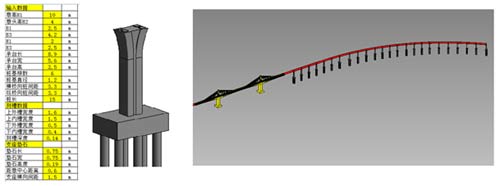

　　利用excel输入基本参数，导入Dynamo快速生成桥梁下部结构模型。再基于线路的跨度里程点，组装至总装模型中。

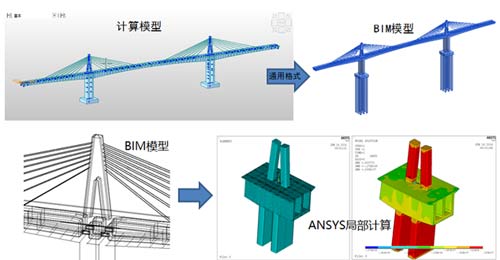

　　(2) 利用通用格式，实现计算模型和BIM模型的互导，生成精细化BIM模型，并实现局部受力分析

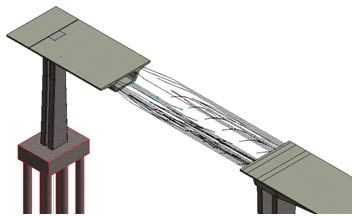

　　(3) 基于dynamo开发插件，快速生成任意形状的预应力钢束

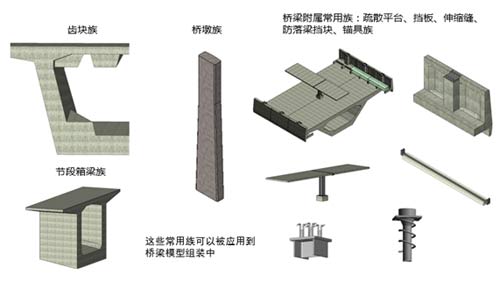

　　(4) 积累了大量轨道桥梁专业族

　　3、成果展示

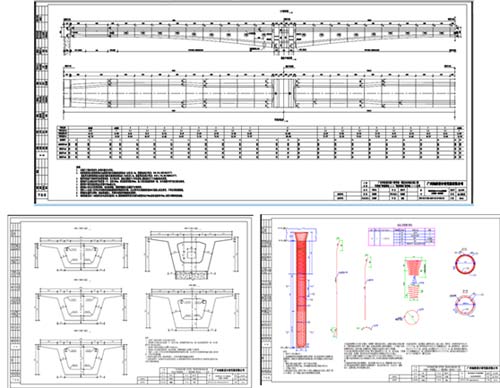

　　备注：模型过大，且结构比较简单，故仅展示二维图纸。

　　如果需要对BIM模型有更进一步的了解，可加QQ群(529114862)免费获取rvt模型。
