CAD技术:全新中望水暖电打破行业垄断格局

  本文关键词:CAD CAD软件 水暖电 中望

  【本网讯】近期,中望软件面向工程建设行业推出了全新中望给排水、暖通、电气(以下简称“中望水暖电”)系列专业模块,这为提高全行业设计效率带来了更多的可能。据了解,中望水暖电基于中望CAD+平台,采用自定义实体技术,兼容市场上其他主流的水暖电专业设计软件,且打破了这些软件人为因素设置的兼容壁垒,第一次实现了设计成果无障碍交互使用。同时,中望水暖电还提供一系列智能化的设计功能和准确专业的计算工具,将极大地简化工程师的设计操作,提高工作效率。

  超强兼容,打破行业技术壁垒

  工程建设设计领域,专业应用软件种类众多,如常见的建筑、结构、给排水、暖通、电气等,因此基于CAD软件上的二次开发数量更加繁多。由于这些二次开发软件是不同的软件厂商所研发的,因技术或人为因素导致了这些专业设计成果无法畅通无阻的交流,尤其是主流软件厂商采用自定义实体技术,更是产生造成了技术壁垒,以至于形成目前的行业垄断的局面。

  随着中望水暖电的推出,结合中望软件早期发布的中望CAD建筑版,工程建设设计行业的这一垄断格局将被彻底打破。中望建筑、结构,以及中望水暖电采用统一的核心技术平台,兼容客户多年累积的设计图纸,并能实现专业间、上下游的数据无缝兼容,从而避免了工程师在处理基础数据上的重复劳动。更具价值的是,它们还能够兼容其他品牌的水暖电专业设计软件,确保了设计成果能够直接继承,实现无障碍交互,技术壁垒不复存在!


 图/中望水暖电兼容其他CAD格式文件

  智能化设计,让设计更简单

  在产品性能上,中望水暖电采用自定义实体技术,实现智能联动的管线综合设计,且可自动生成材料表、系统图、原理图等,帮助工程师简单、快速完成设备施工图的设计绘制。

  管道绘制是工程建设设计过程中最为常见的设计项目。全新的中望给排水可自动生成各类管道构件,如立管、弯头,三通等,并且可智能判断各构件的关系自动进行遮挡,而不需要工程师的人为干预,让管道绘制和布局更加准确、科学。此外,中望给排水还提供了强大的室内给水、排水、消防、喷淋、冷热用水量、水箱、等室内计算,以及室外管线绘制和管网计算智能工具,实现室内室外给排水设计和计算一体化。

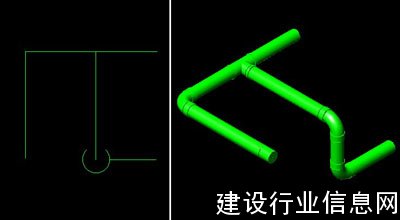

图/中望给排水生成的给水管(立管、弯头、三通)

  而在照明设计中,中望电气提供了十余种灵活多变的设备布置方式,如矩形布置、两点均布、沿线单布、沿墙均布等,并且导线能够自动追踪设备移动并智能连线,大大提高设计师绘图效率。

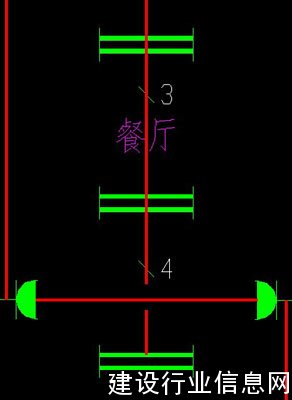

 图/中望电气导线自动遮挡

  需要强调,当中望给排水、暖通、电气的管道线路布置完毕之后,通过框选所有设备自动生成材料表、系统图、原理图等,迅速完成设备施工图的绘制。

  精确专业计算,提高设计质量

  在工程建设项目设计中,工程师往往需要对名目繁多的内容进行科学而准确的计算,以保证整个项目符合质量和成本预算的要求。对此,全新的中望水暖电提供了功能全面、准确可靠的计算工具,如建筑给排水的给水、排水、消防、喷淋等计算,暖通空调的焓湿图、水管风管以及采暖水力计算,电气的照度、电压电流、雷击数等计算,并且软件可将这些计算结果自由地导入导出,实现智能化的数据处理,极大提升了计算效率及设计精度,使得专业计算与绘图完美结合。

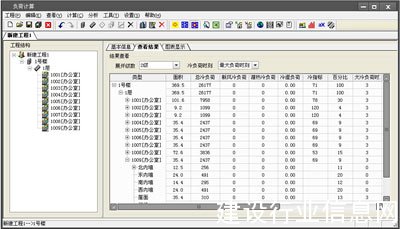

图/中望暖通负荷计算工具

  分析建筑性能,实现可持续设计

  另外一个极具应用价值的是,中望水暖电在绘制二维图形的同时能够同步完成三维模型,从一开始就避免了可能存在设计隐患,并有助于设计人员之间的交流,特别是在管线综合、碰撞检查时,碰撞点可高亮显示。此外,中望水暖电还支持BIM相关设计,从而为水暖电专业工程师提供更为明智的设计决策,实现项目可持续设计。


 图/中望水暖电碰撞检查功能

  小结:中望水暖电,是专为水暖电工程师、设计师和绘图员设计的、功能全面的CAD工程设计解决方案,采用统一工作平台,界面人性化、操作智能化、构件创建参数化、建模过程可视化,利用多视图技术实现二维图形与三维模型同步一体,最大限度减少建筑设备专业设计团队之间、建筑师与结构工程师之间的协调错误,显著提升CAD绘图效率。
