样板层施工完毕后，标准层按照样板层施工，各专业顺利展开，避免了专业间互相交叉影响，减少大量协调工作，保证了工期，避免拆改。

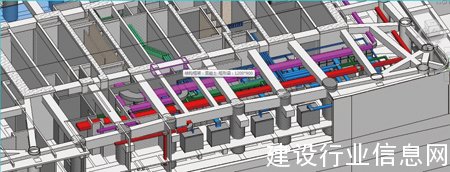

　　该工程地下变电所母线、风管综合排布，设计人员未考虑竖井内母线排列顺序与低压柜顺序、风管与低压柜出线处的位置关系，产生大量母线反弯，在排布完成后，共调整16台低压柜位置，减少多达28处反弯，优化母线路由，风管重新调整移位，减少了二次拆装，既节约材料，又使得整体布局合理美观。变电所三维效果如图9所示。

　　图6 变电所三维效果

　　采用BIM技术，通过模型建立、各专业排布，完成后导出综合排布平面图、剖面图及轴测图，对工人进行交底。安装过程中，各专业未发生碰撞导致返工的问题，保证了工期与质量要求，并满足验收规范。

　　BIM技术的应用效果

　　通过本工程对BIM技术使用的尝试，虽然施工前要投入一定技术人员深化图纸，但解决了各专业碰撞问题，避免了后期拆改造成的材料和人工浪费，取得了良好的经济效益。经过对本工程BIM技术使用的初步估算，节省人工费、材料费达上百万元，缩短工期3个月之多。

　　北京财富中心工程BIM技术的应用，让我们体验到了BIM技术的优势，今后将强化BIM技术人员对软件的应用深度，拓宽BIM技术在施工中的应用广度，提高速度与准确度，为更好的BIM应用打下基础。
