　　天津新伟祥工业有限公司(以下简称“新伟祥”)生产制造的铸件产品种类繁多，工程师通常面临着设计任务多且周期短的挑战。因此，工程师对于CAD软件的品质有着更高的要求：能够帮助提高设计效率，快速完成设计任务。2013年，经过严格的CAD软件选型测试，我们最终选择中望CAD机械版2012作为主要的二维CAD设计软件，其图幅设置、智能标注、超级编辑等功能非常实用和专业。而最让工程师兴奋的是，中望软件为我们公司专门定制了企业符号库和快捷的坐标标注等功能，有效缩短产品设计周期。

　　一. 定制企业个性化图库，缩短设计周期

　　新伟祥的主要产品为引擎发动机涡轮增压器组件——中间壳、涡轮壳、排气管，以及压缩机零件，其中的很多配套产品需要辅以很多的模具设计，操作起来也非常复杂和费时。为了最大限度地简化重复绘制，中望软件通过二次开发，将工程师常用的图形制作成标准图库。在设计过程中，我们不仅可以直接调用这些“标准件”，还可以自由组合成新的产品结构，并且编辑与修改都非常简单方便，从而大大缩短了设计周期。

　　此外，中望软件还根据我们的需求专门定制了NWS的菜单，并且提供了快捷的图标工具。如此一来，工程师对特定零件的绘制与调用就变得更加简单了。

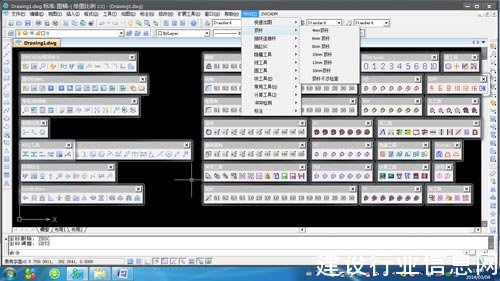

　　图1：专用菜单与图标工具

　　另一方面，针对铸件产品的设计要求和特点，中望软件还把一些常用的零部件整理为一个整体图库，按照不同的规格进行分类。工程师再调用时可以快速选择，并可以选择不同的比例调出，以适应当前图纸的比例。值得一提的是，这些零部件调出后还可以继续编辑修改，大大提高了绘图效率。

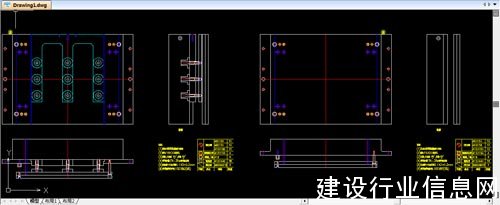

　　图2：图库零件调用示例图

　　二.实用专业命令，快速完成复杂坐标标注

　　工程师在产品的设计过程中，还有很多地方需要用到点的坐标标注，而这个功能在许多CAD软件中都没有，就是专业的机械软件提供的坐标标注也是通过手工指定点，一个点一个点的来完成横竖坐标值的标注。现在，中望CAD则通过一个简单的命令，即可快速完成选择范围内所有特定块中心孔的坐标标注，且标注内容可以自动避让和调整，从而把工程师从繁琐的重复标注中解放出来，极大地提高了设计效率。


　　图3：坐标标注示例图

　　总结：在功能开发和软件定制的过程中，中望软件的技术研发团队让我们感受到国产软件的专业性与更贴近国内用户的实用性，其快速、及时的本土化服务也是其他国外软件厂商所不能及的。如今，我们的工程师已经用上了定制的中望CAD机械版，从应用效果而言，中望CAD凭借高效，实用，快捷的人性化功能更易贴近工程师使用习惯，帮助提升了设计效率。
