CAD软件更具针对性,工程建设设计或告别“推倒重建”

  【本网讯】随着工程建设行业的快速发展,市场对所应用的CAD软件技术提出了更高的期待,以达到从图纸设计到施工建造过程更准确、更快速、更节省的新要求。针对这一应用环境的变化,中望软件采用BIM思想研发并推出了中望CAD工程建设行业整体解决方案,极大拓展了二维CAD软件的能力边界。

  目前,中望CAD工程建设行业整体解决方案包括中望建筑、给排水、暖通、电气等多个专业模块,各专业模块间无缝兼容,特别适合工程建设项目中的多专业协同设计。而针对工程建设设计领域要求精准、科学这一特性,中望专业模块率先提供了方便快捷的三维建模、实用智能的综合碰撞检查等功能,解决当前建筑设计单位与设计师的现实困难。相比其他产品,中望CAD整体解决方案更加符合工程建设行业的趋势与要求,能够有效解决行业存在的诸多问题。

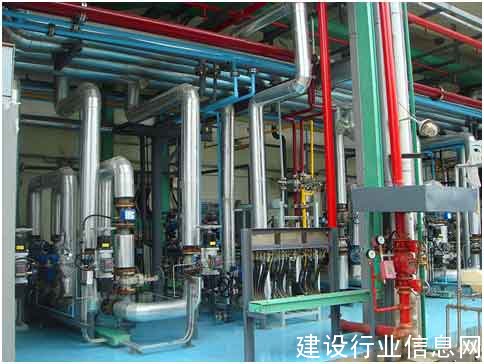

  图/管线布局(图片来源网络)

  对于工程建筑设计来说,三维建模功能(即“可视化”)的作用非常大。众所周知,一般的施工图纸,只是设计师将各个构件的信息采用线条绘制在图纸上表达,并不能直观形象地展示出建筑的真实面貌。而中望建筑及水暖电等专业模块上的三维建模功能,则可以将这些线条式的构件以一种三维的立体实物图形展示在设计师和其他项目参与人员的面前,更加客观、准确。

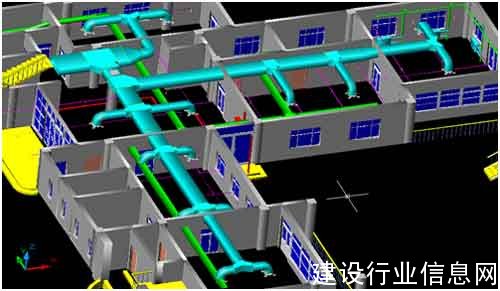

图/专业CAD软件实现二三维同步

    而在项目施工过程中,设计单位和施工单位遇到最多的意外情况当属管线相互碰撞,其根源却产生于项目的设计阶段。因为设计内容的分工,往往各专业设计师之间的沟通不到位,导致各种专业之间的碰撞问题的出现,例如给排水、暖通、电气等专业中的管线在进行布置时,由于施工图纸是各自绘制在各自的施工图纸上的,真正施工过程中,可能在布置管线时正好在此处有结构设计的梁等构件在此妨碍着管线的布置。

  这种由于CAD软件缺乏有效的碰撞检查而造成的设计硬伤,使得后期的施工建造出现“推倒重建”的情况,造成工期延误和大量资金浪费,让设计单位和施工企业苦不堪言。为解决这一问题,中望专业模块率先增加了三维碰撞检查功能。也就是说,在中望软件中,建筑的梁柱,给排水、暖通、电气的管道、桥架等都可以进行碰撞检查。更具价值的是,项目负责人或者是审图人员,可以在中望软件中将给排水、暖通、电气等专业设计师完成的图纸进行综合检查,从而确保设计的合理性和科学性,在设计阶段就把管线碰撞这一问题彻底避免和杜绝。

  长期以来,中望软件专注于CAD软件技术的研发与创新,在深入了解用户需求和行业技术趋势的基础上不断赋予CAD软件解决新问题的新功能。这套中望CAD工程建设行业整体解决方案就是中望软件针对工程建设设计长期以来存在的设计弊端,采用BIM思想开发的新一代CAD软件产品。它能够帮助设计单位和设计师在软件中完成图纸绘制、三维建模、碰撞检查等流程环节,确保设计的精确性与科学性,最终提高工程建设的设计水平与品质。
