中望CAD建筑版特色功能,全面提升设计效率

  本文关键词:CAD CAD软件 建筑CAD 中望CAD 建筑设计

  【本网讯】作为中望软件面向工程建设行业打造的专业应用软件,中望CAD建筑版产品功能完整强大,文件格式广泛兼容,且运行稳定,受到广大用户的喜爱。建筑设计使用到的常规功能,如轴网、柱子、墙梁、门窗、剖立面图等等,在各类建筑设计软件中都具备,而中望CAD建筑版除了这些常规的建筑设计功能外,还有许多特色功能,能够方便工程师在实际绘图中的细节设计,极大提高工作效率。

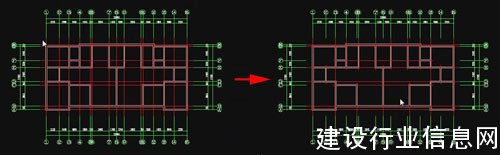

  一.智剪轴网,一键让杂乱的图纸瞬间变简洁

  工程师在建筑设计时,并不是起初绘制的轴网的每个部分都有墙体,很多情况下,只是轴网的一段有墙体存在,而多余的轴网会使图面看上去很杂乱,且不利于进一步的绘图工作。这时可以应用中望CAD建筑版中的智剪轴网功能,在绘制好轴网和墙体的图纸上框选整个图纸,多余的轴网就会自动减掉,而墙体上的轴网则会保留下来。更值得称赞的是,轴网简化只需一个框选动作即可全部完成,瞬间让杂乱的图纸变得简洁清晰。


图/中望CAD建筑版智剪轴网

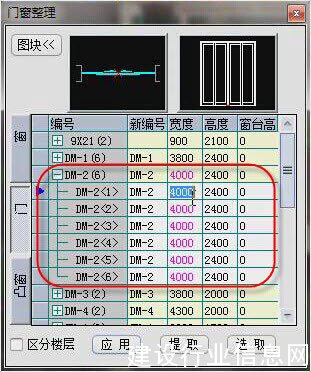

  二.门窗整理,高效管理门窗样式及尺寸

  对工程师来说,门窗整理是个很好的整体查看和修改门窗工具。在中望CAD建筑版这个功能的对话框中,系统会将图纸中全部的门窗分类,使用的门窗种类以及每个种类的数量都会集中展现出来。如果有需要,用户还可以对一类门窗进行修改,也可以对单独的每个门窗修改。对话框右下角的“选取”按钮,方便用户以点选或框选的方式,选择图纸上的门窗图形,即可反映到门窗整理的列表中,清晰的展现表中的数据和图形关系。需要强调一下,列表内还具有冲突检查功能,该功能可以将由于各种原因产生的尺寸规格不同,但编号相同的门窗标识出来,提醒用户进行更改。


 图/中望CAD建筑版门窗整理功能对话框

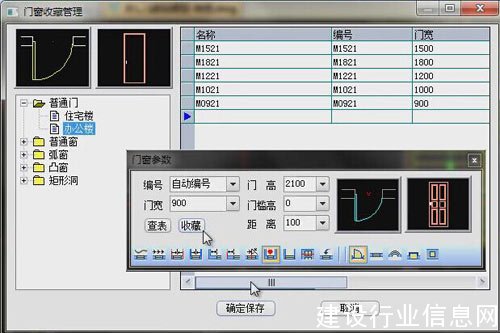

  三.门窗收藏,常用类别直接调出使用

  经常绘制同类图纸的工程师,可以利用门窗功能里的收藏,将同类建筑中使用频率高的门窗规格进行汇总,形成一个类,以便在其它图纸绘制的时候直接调出使用。中望CAD建筑版包含的门窗库种类繁多,适合不同的设计需求,但通常情况下,工程师个人经常使用到的具体类别较少,所以通过中望CAD建筑版门窗收藏这个功能,工程师可以根据自己绘图设计过程中的实际使用情况,自定义门窗挑选的范围,在后续工作中就能够快速调出相应类别,而且清晰明了,从而大大节省了筛选所需门窗种类的时间。


 图/中望CAD建筑版门窗收藏功能

  四.在位编辑,文字修改快速完成

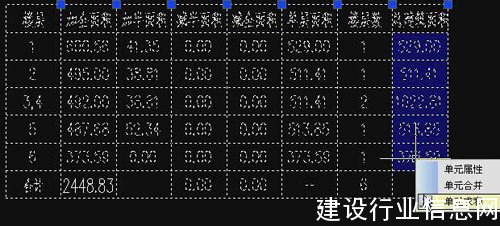

  利用建筑专业功能创建的文字或表格,如果需要修改文字,中望CAD建筑版在操作上具有特有的编辑功能,可快速完成文字修改,具体为:单击选择文字,然后再单击需要修改的文字具体位置,在这个位置上会出现一个紫色的文字修改光标,这时用户就可以在此添加文字了,中间过程不需要进入CAD的文字编辑器中,而且软件运行速度比普通修改方式要快很多。另外,针对表格,用户在选择表格对象内容后,右键菜单上会根据选择的内容展示相应功能,如用户可以通过右键菜单进行单元格合并或数字求和等操作,十分方便。


图/中望CAD建筑版在位编辑功能

  上面列举的几个中望CAD建筑版的特色功能,在工程师绘图设计过程中极大地简化操作步骤,节省大量时间。但这些功能只是中望CAD建筑版众多特色的一部分,除此之外还有自定义对象绘制剖面图、封闭阳台、户型统计、轴号编辑、树木布置功能等,可以很好的帮助用户进行绘图工作。另一方面,中望软件也于近期推出水暖电模块,结合中望CAD建筑版、结构版,实现图纸全面兼容,形成了一个更加高效的工程建设行业的整体解决方案,为广大企业用户、工程设计师带来更好的使用体验。

  最新中望CAD建筑版下载:http://www.zwcad.com/product/arch2014.html

  最新中望CAD平台软件下载:http://dl.pconline.com.cn/download/62148.html

  欢迎访问CAD论坛-中望技术论坛,专业的二维、三维CAD软件交流平台http://www.zwcad.com/community/?fromuid=66491

  关于中望软件:

  广州中望龙腾软件股份有限公司,CAD行业唯一一家国家级重点软件企业,是全球领先的CAD/CAM软件供应商,也是行业少数掌握CAD核心技术的软件厂商之一;主打产品中望CAD、中望CAD机械版、中望CAD建筑版以及行业整体解决方案畅销80多个国家和地区,全球正版用户超过32万。
