　　天津宝盈电脑机械有限公司(以下简称“天津宝盈”)系富怡集团旗下企业，主要从事纺织、服装CAD/CAM/CIMS应用软件及其配套设备的研究生产。主营电脑刺绣设备、电脑绗缝设备、CAD软硬件产品/服装CAM设备、激光设备、缝纫设备等产品。

　　图：天津宝盈电脑机械有限公司

　　作为天津宝盈的设计人员，我们既是CAD软件的使用者，也是CAD软件的创造者。因此，我们对评判一款CAD软件的品质的高低有着更为深刻的理解。2013年5月，经过严格的CAD软件选型测试，天津宝盈最终使用了中望CAD+2012机械版。让我们兴奋的是，中望CAD机械版中的图幅设置、序号明细表编辑等功能，非常专业、好用，对提高我们的设计效率帮助很大。在使用中望CAD机械版之前，我们保留着大量其他CAD软件绘制的图纸，现在绝对多数工作也都是在旧图纸的基础上进行新产品的设计，只有极少产品需要进行全新的设计绘图。

　　坦白来说，这样的工作模式能够大大减少工作量，但一款新软件的应用也不可避免地带来一些问题，例如老图纸中的标题栏、明细表以及文字修改非常麻烦。举个例子来说，我们制图中必不可少的明细表，其内容看似是一个个独立的单行文字或者多行文字，但是删除或修改其中的某些内容往往会起到“牵一发而动全身”的效果，非常的繁琐。我们发现，中望CAD机械版的“表格数据提取”功能能够有效解决这一问题：它实现对图纸中标题栏、明细表数据的提取与再写入，把以前的零散的单个数据转变了可反复编辑修改的活的数据，而且这些数据还可以导出为Excle的格式。这样一来，我们设计部门给生产和采购的数据就不用再反复输入了。

　　下面，就结合我们的实际工作来介绍一下中望CAD机械版的这个“表格数据提取”功能的具体操作过程吧：

　　1、在中望机械中打开旧图纸后，进行图形设置(图幅与比例与原图相同)

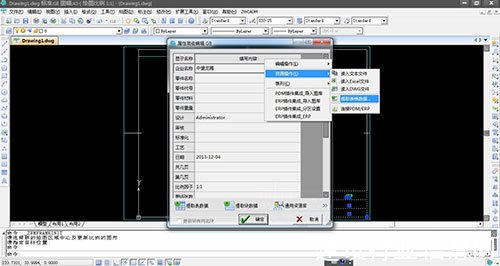

　　2、对标题栏进行编辑，在如图内容处右键弹出如下窗口，

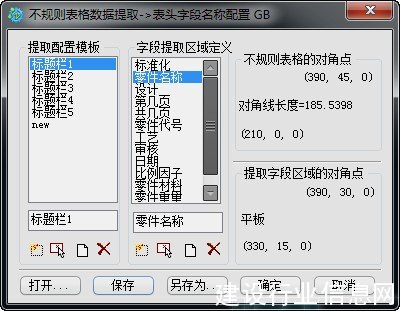

　　选取“提取表格数据”按钮，将出现“不规则表格数据提取->表头字段名称配置”对话框，对其中的代号、名称等字段内容的区域进行一个配置并保存为一个模板(以后对相同类型的图纸则就可以直接选择合适的模板)，每个提取字段中的数据就预显在右下角位置。如示例，“图样名称”为“平板”。点取“确定”，数据就被提取到与定义提取字段名称相同的字段中。这样就自动完成了标题栏内容的转换。

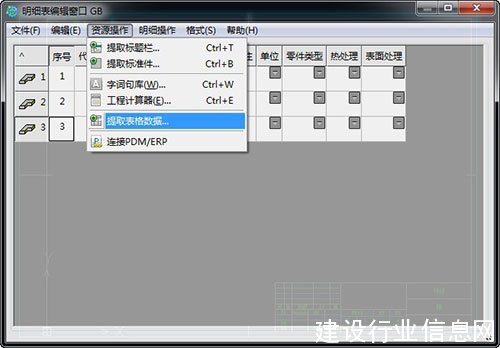

　　3、明细表的转换过程，就是执行明细表处理命令，在弹出的明细表编辑窗口中依次点取下拉菜单：资源操作―提取表格数据。

　　在文件内用鼠标框选原明细表内文本外轮廓，选取完毕后出现配置对话框，通过对列与表头字段的顺序调整等方式进行提取配置，如明细表中“序号”、“代号”、“名称”各字段，分别对应提取的“列1”、“列2”、“列3”的数据。此时也可以删除或调整提取数据的顺序，“确定”后，被提取的数据从明细表编辑窗口中的当前行开始进行插入。
