工程设计CAD:三大实用功能让设计省时省力

  本文关键词:CAD CAD软件 中望CAD 水暖电 CAD设计

  【本网讯】对工程建筑各专业设计师来说,中望CAD工程建设整体解决方案真正实现了建筑、给排水、暖通、电气四个专业之间的协同设计,帮助提高设计效率。具体而言,中望CAD各专业模块的功能全面实用,针对性强,尤其是智能联动、二三维一体化、即时碰撞检查等功能,可以有效帮助设计师更快速更高质量地完成设计任务。

  智能联动

  在各类工程建筑设计,不同专业设计师在实际的设计操作过程中都要不断地调整对象位置,以求得最为满意的尺寸效果。对已经产生的标注对象,设计师通常需要删除,重标,再删除,再重标……如此反复。这种机械式的操作不但增加了多余的工作量,也使得设计师不能专心于设计本身,从而影响了产品设计质量。而如今,中望CAD工程建设解决方案实现了智能化关联标注功能,可以使上述这一问题得到快速解决。

  可能有些设计师对智能关联标注不是很了解。关联标注又叫标注关联,即创建实体与标注之间的关联性,比如标注一条管线的管径后,改变管子的管径,标注就会发生变化,实现了智能联动。通过这一功能,以往繁复的手动操作就可以一步完成,快速准确。

  二三维一体化

  以前传统的二维设计只是把图形俯视图投影到平面上,无法展现工程建筑的里面的空间结构以及管线和设备的之间的空间关系,在设计的过程中容易发生设备和管线之间的碰撞,使得设计师可能需要反复修改,降低了设计效率。

  中望软件推出的工程建设整体解决方案实现二三维设计一体化,二三维同步设计,设计师在绘制二维图纸的同时,软件自动同步搭建三维模型。更重要的是,中望CAD的二维施工图绘制符合设计师的使用习惯,符合国家相关规范和标准,三维模型真实可用,且操作十分便捷。设计师在绘制二维平面图的过程中,可以在另外一个视口看到同步的三维模型,随时检查布置的管线和设备是否出错,从而大大提高了设计效率。

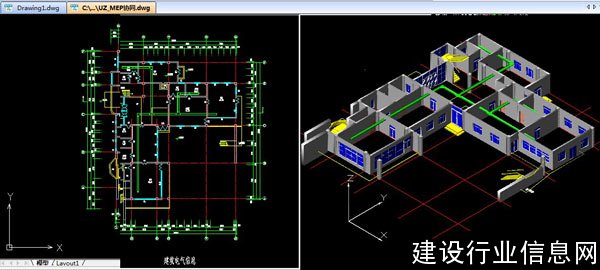

 图/中望CAD实现二三维同步设计

  即时碰撞检查

  碰撞检查是工程建筑设计必不可少的环节,它可以帮助设计师防患于未然,把问题解决在设计阶段。中望CAD率先实现二维、三维同步进行碰撞检查,梁板柱、墙、桥架、风管、水管、用户设备同时参与碰撞检查,不但支持硬碰撞,还能进行软碰撞。设计师可设定相应的预留空间,当空间不够时也生成碰撞点,且碰撞点可进行准确标注、快速定位,从而方便各专业进行必要的调整,帮助设计师或审图员在设计阶段有效减少甚至避免错漏碰缺。

  与其他产品相比,中望CAD整体解决方案真正实现了多专业管线综合与碰撞检查,解决了各个专业直接之间的管线和设备碰撞问题,对提高设计效率和设计的科学性具有积极作用。

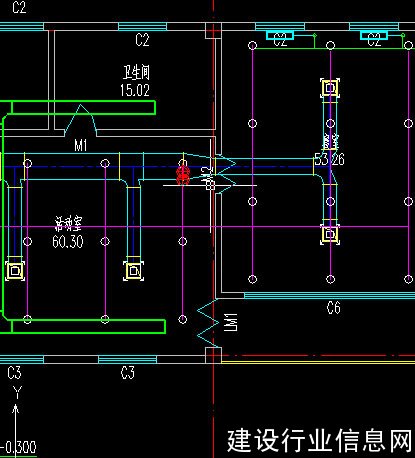

 图/中望CAD的碰撞检查

  除此之外,中望CAD工程建设解决方案还支持BIM相关设计,提供有Navisworks接口,为水暖电专业设计师提供更为明智的决策,实现项目可持续设计。

  中望CAD工程设计整体解决方案免费下载:http://dl.pconline.com.cn/download/62148.html

  更多关于中望软件及最新产品信息,请访问:http://www.zwcad.com

  欢迎访问CAD论坛-中望技术论坛,专业的二维、三维CAD软件交流平台
