【本网讯】 暖通设计人员在进行水系统设计时，多数情况下绘制单线条的管线，当管径较大或其他原因需要双线绘制管线时，单纯通过CAD平台就比较吃力了，通过浩辰专业的暖通CAD软件可以很方便的实现双线管线、管道构件、阀门的绘制，这些图形在设计后期的系统水力分析、材料统计、剖面图生成时，可以减少大量的人为操作。

　　1. 双线管线绘制

　　运行“智能水路-双线管”，在绘制窗口中可以设定关于双线管的所有参数，比如管线所属系统的类型、管径、管线标高等信息。

　　在管线绘制时，如果发生管线方向、标高的变化，软件会自动生成弯头、上翻、下翻、等构件，同时可以在连接处生成法兰，管线相交或高低遮挡，均可以通过软件设定的参数进行统一处理，无需人为干预。

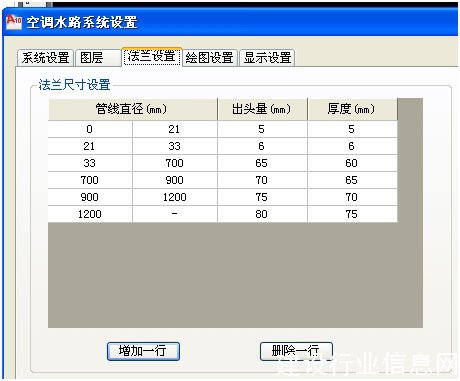

　　不同管径管线对应的法兰尺寸，可以通过“系统设置-法兰设置”进行个性化定制，如下图所示，用户可以任意修改、增加、删除不同规格的法兰出头量，用以控制法兰图形的样式。

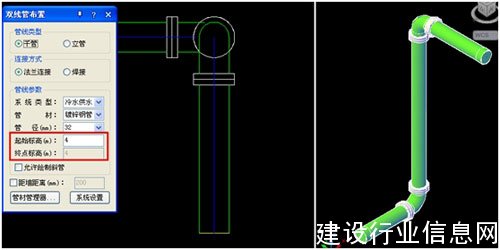

　　管线绘制过程中，如果发生了标高的变化，可以通过窗口的管线标高进行修改，同时软件可以在二维俯视图上自动生成对应的上翻、下翻弯头等局部构件，在三维视角下查看，可以获得真实的施工后效果。

　　2. 管线编辑

　　绘制完成的图纸，往往会因为多专业的协同或设计需求的变更，要多图纸进行修改，比如管线的尺寸、位置、标高变化等，单纯通过CAD提供的编辑功能往往很难满足这些图形编辑工作。

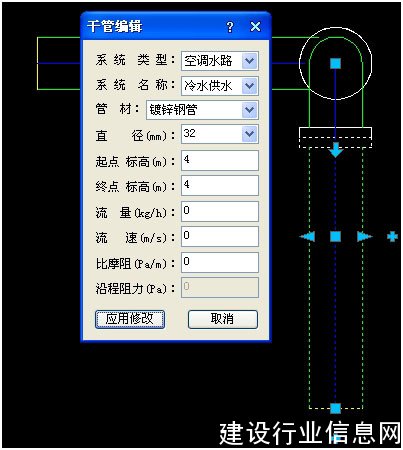

　　双击管线，可以弹出当前管线编辑窗口，用户可以任意修改管线的尺寸、标高等信息，修改后点击“应用修改”即可完成图形的更新。

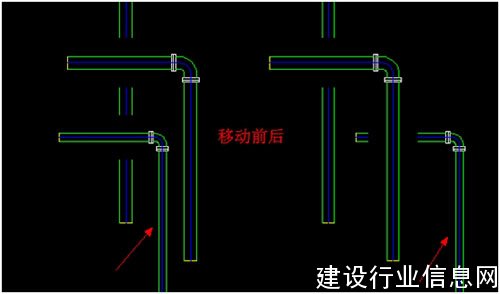

　　管线位置发生变化，也可以通过CAD的移动操作进行快速更新，不仅可以实现管道图形的移动，管道附属阀门、阀件也可以根据原有的连接关系进行批量更新，如下图。
