专业风管系统水力分析——浩辰CAD教程暖通2013

  【本网讯】 随着行业标准的逐步健全和建筑节能的逐步推广,暖通专业设计师已经不再是过去那样,根据经验就能确定整个风系统的管道截面尺寸,而是需要对每段风管的风速、全系统的水力平衡进行分析。从风系统的CAD施工图中进获取系统参数,进行全系统的水力分析,是浩辰暖通CAD软件为暖通设计师提供的特色功能之一。

  1. 图纸信息的提取

  通过风管绘制、风口布置、风口连管等绘图功能创建一个合理的风系统图纸,可在该系统中任意选择风阀、弯头、三通等构件。

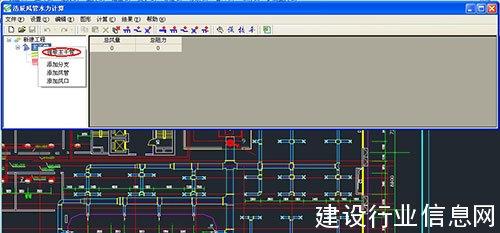

  运行“水力计算”,鼠标选中主干管,点击右键提取主干管,将图纸中的风系统起点选中,即可将当前图形的所有信息提取至计算界面。

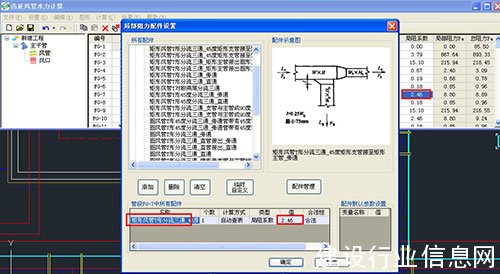

  查看列表区域,此处已将风系统图形的风管风量、尺寸、长度、风阀、弯头、三通等信息进行了自动录入,无需手动添加、修改任何参数。

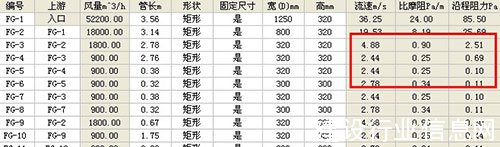

  计算之前,可以选择风管尺寸的计算方法,如假定流速、静压复得等通用算法,确认后即可按此条件进行最合理风管尺寸的匹配,通过设计计算、校核计算、平衡计算,可以获得系统内所有管段、风口的计算结果,包括流速、压力损失、不平衡率等。

  如果对计算结果不满意,可以手动调整风管截面尺寸,调整后可以通过“校核计算”重新计算系统流速、平衡关系。

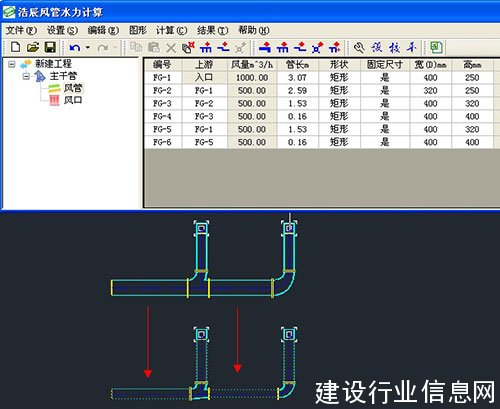

  计算结果可以自动生成计算书,可以智能返回到图纸中,同时将风管的截面尺寸、标注信息进行批量更新,无需人为按照计算结果进行风管尺寸的二次编辑,如下图所示。

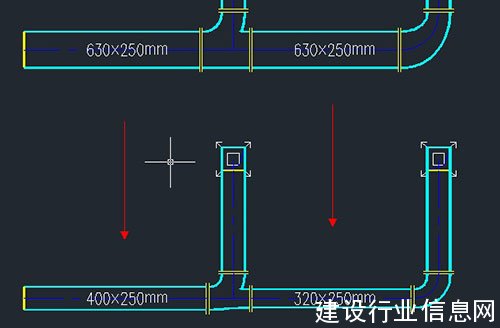

  对于已标注管线的文字信息,软件会自动进行更新处理,如下图,风管尺寸发生变化后,对应的尺寸标注信息随时更新,同时标高等信息如需标注,也会以同样的更新机制进行处理。
