　　【建设行业信息网  报道】随着两化融合的持续推进，CAD软件技术在制造领域的应用不断深化，CAD软件成为机械设计师在日常工作中不可缺少的工具手段。作为华力燃烧的一线设计师，我们正是应用中望CAD机械版为“三桶油”(中石油、中石化、中海油)、Pepsico(中国)、AVIKO、MARS等国际知名企业设计、生产各种型式的火炬系统。

　　对于研发设计部门来说，CAD软件的功能是否实用，能否帮助提高工作效率是我们设计师最为关心和看重。因此，软件的兼容性和专业机械设计功能就直接决定了一款CAD软件品质的高低。从实际使用效果看，不得不承认中望CAD机械版就是一款高品质的机械制图软件，在某些方面甚至超过了国外的CAD软件。而这也是我们更乐于用中望 CAD的根本所在。

　　一. 全面兼容，CAD图纸利用更高效

　　如同许多机械设计师一样，我们部分设计师早期使用的也是AutoCAD和PCCAD，也积累了大量设计图纸资源。让这些图纸资源能够继续利用，是企业在更换CAD软件品牌时所放在第一位考虑的。在对比多款CAD软件之后，我们认为中望CAD机械版能够很好的满足我们这一要求，它不仅能够兼容其他CAD软件产品，而且还无缝兼容PCCAD的标题栏、明细表等图纸属性。也就是说，以前的图纸能够在中望CAD机械版中打开和编辑，图形信息显示准确无误。坦白说，我们的产品设计和生产制造环节需要高度协同，企业需要一款兼容性强的软件，如现在的中望CAD机械版，以便在同一个设计环境中打开、编辑不同格式的文件。这对提高设计效率至关重要。

　　
图/中望CAD机械版无缝兼容其他CAD文件

　　二.丰富的标准零件库，图元绘制化繁为简

　　图/中望CAD机械版图库

　　机械图库是机械设计师最为青睐的设计功能，无论是标准零件还是符号，均可直接调用，相比图块更加快捷。在中望CAD机械版的图库中，大约收入有47大类2800多种零件，近200000个零件，涵盖了机械、重工、汽车、模具等领域，是我们所接触到的机械制图软件中数量最多、范围最广的标准零件图库。

　　我们在日常设计工作中会大量使用到标准件，如：螺栓、螺母、螺钉、法兰……以前每次使用都需要手动绘制简易视图的方式完成，大量的时间浪费在绘制标准件上。而中望CAD机械版自带的零件库彻底改变了我们的工作模式，把之前繁琐重复性的工作简单化、标准化、统一化。更令人兴奋的是，这些标准件还支持参数化，双击后输入具体数字就可直接修改尺寸大小，变成新的产品元件。这些不仅提高了设计效率，还能避免绘制标准件过程中的人为错误。

　　三.提取BOM信息，数据交互更准确

　

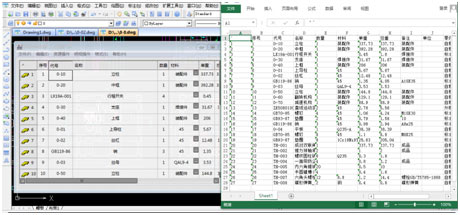

　图/中望CAD机械版自动提供BOM表信息

　　在机械制造领域，BOM表是联系CAD设计与加工制造的重要桥梁。BOM企业信息化系统中最重要的基础数据。在此之前，我们的设计师都是采用从CAD图纸中复制明细表到Excel中，并且由于复制到Excel中的是OLE对象，所以不能直接进行修改和编辑。众所周知，一般大型的产品或零部件设计，生成的BOM表中会有上百条甚至更多的物料信息，手动导出和修改起来，工作量十分巨大。如今，使用中望CAD机械版，设计师可以直接使用提取表格数据工具来完成，重要的是，中望CAD机械版的BOM表支持多文本样式的导入/导出功能，轻松实现明细内容到Excel的数据交互。

　　四.图文档管理系统，让图纸管理井井有条

　　

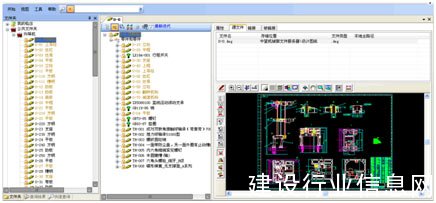

图/中望CAD机械SE版图文档管理系统

　　无论是对企业还是设计部门，设计图纸都是一项极其重要的资产价值，但如何高效管理这些图纸也让企业十分头疼。很长一段时间，华力燃烧和大多数企业一样，采用打印出来保存备档到资料室的传统形式进行管理。但是，设计人员为了方便使用查阅，又将电子文件保留在个人电子保存介质(软盘、硬盘)上。结果造成了混乱局面：电子文档与图纸资料同时保存，个人硬盘与资料室共同保存，不同部门混合保存等等。最终导致图纸查找困难、版本不一，大大降低了对这些产品数据信息的使用效率。

　　图文档管理系统是中望CAD机械(SE)版带给我们的附加价值，可以解决图纸管理这一难题。通过该功能，能够实现全企业内部核心数据的“权限控制”、“流程管控”、“操作追踪”等多重安全特性。而在文档设计修改阶段，系统通过文档模板保证每个用户建立业务文档的规范性，同时完整记录每一次对图纸所做的任何修改，确保有据可查。

　　关于华力燃烧：

　　上海华力燃烧设备有限公司，是一家是专业从事火炬排放系统和机电一体化关键设备研究开发、设计、制造及服务的上海市高新技术企业，拥有蒸汽助燃型低噪音无烟火炬、强制送风空气助燃型无烟火炬、高压音速火炬、低热值蓄热燃烧型等高架火炬及地面火炬等多项火炬核心燃烧技术，是中国石化、中国石油及中海石油指定的优秀火炬系统集成供应商;同时是Pepsico(中国)最大的国内设备供应商、系统集成商，也服务于AVIKO、MARS等国际知名企业。
