中望CAD机械版2015,智能化设计新体验

  本文关键词:CAD 中望CAD 机械设计 智能化 cad软件

  【本网讯】在当前数字化发展迅速的时代,CAD软件的智能化一直是各类设计师和软件工程师所追求的目标。机械工业设计行业中,智能化的设计软件能够加快产品设计速度,缩短产品设计周期,提高产品设计质量,甚至能够帮助解决产品设计时遇到的瓶颈问题。新近发布的中望CAD机械版2015就提供了诸多智能化的专业功能,能够帮助设计师更加快速便捷地完成设计任务。

  一、消隐/轮廓线提取使装配简单快捷

  设计师们都知道,真实感图形绘制过程中,由于投影变换失去了深度信息,往往导致图形的二义性。要消除这类二义性,就必须在绘制时消除被遮挡的不可见的线或面,习惯上称之为“消除隐藏线和隐藏面”,或简称为“消隐”,经过消隐得到的投影图称为物体的真实图形。目前,中望CAD机械版2015就提供了消隐功能,并且通过配置消隐或轮廓提取的图层,可以适用于各种图层的操作,满足实际的设计需要。

  消隐是CAD软件系统提供的具有正确遮挡关系的零件装配图显示的功能。设计师在使用绘制好的零件图构造装配图时,零件间的遮挡关系使得图纸中出现部分多余的线条。这种情况给设计工作带来很大不便。而在中望CAD机械版2015中,设计师只需简单进行消隐的图层配置,就可以实现各图层的显示和提取,高效完成绘图任务。


图/中望CAD机械版2015强大的消隐功能

  二、批量打印节省大量操作时间

  批量打印是中望CAD机械版2015的一大智能化功能,可根据当前的打印机设置自动形成打印方式,一次性打印设计师选定的多个文档,从而免去单张打印的重复操作,大幅度提高了绘图设计效率。

  之前的版本中,批量打印是作为定制插件在中望cad平台上使用的。现在最新的中望CAD机械版将这个功能添加到软件里面,保证了设计师可以更加快捷方便智能地使用打印功能,它适用模型/布局,使用起来非常智能化,主要表现在:

  a、全自动图框极速识别

  b、按顺序批量打印图纸

  c、CAD图自动对应转为PDF/JPG/PLT/PNG等格式

  d、PDF与CAD图纸页面纵横一致

  e、支持无人值守式打印或转PDF/JPG/PLT/PNG

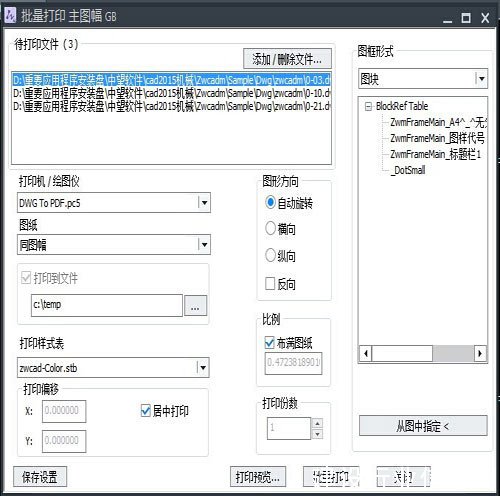

图/中望CAD机械版批量打印设计界面

  三、总长标注/点取面积减少繁琐无用工作

  在机械设计中,零件的轮廓多为圆弧与直线相结合,而在进行测量、提取数据的时候,这样的组合是很令设计师头痛的。因为测量方式命令不一样,容易产生重复劳动,增加疲劳度。同样,在计算包含孔的图形的面积时,之前的面积命令需要一个个把孔剔除,假若稍有不慎,得出的结果就是错误的,为后面的制作造成困扰。

  中望机械cad+2015的总长标注/点取面积智能化功能,就可以帮助师减少这类繁琐无用的工作。新增的命令总长标注BZC可以直接标出直线和圆弧的总长,设计师不需要分步计算,使用起来简单方便。另一个新命令点取面积AT,通过运行该功能命令,软件就能够把面积计算中的孔自动刨除,从而省去了大量复杂繁琐的操作。

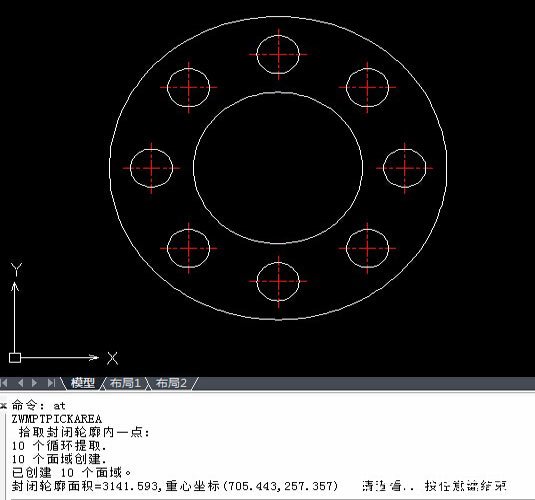

 图/中望CAD机械版2015的点取面积功能

  除了以上介绍的三大智能化功能外,中望cad+2015机械版还新增了符号修改,数据提取汇总,粗糙度、焊接符号的模板绘制功能等,能够为设计师提供了更为人性化、便捷化和个性化的智能化设计体验。

  中望CAD机械版2015免费下载:http://www.zwcad.com/product/mech.html

  更多关于中望软件及最新产品信息,请访问:http://www.zwcad.com

  欢迎访问CAD论坛-中望技术论坛,专业的二维、三维CAD软件交流平台

  http://www.zwcad.com/community/?fromuid=66491

(责编:中望)
