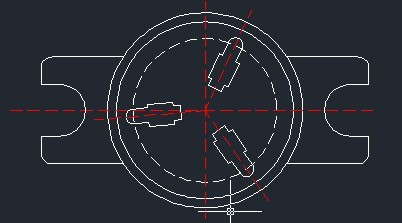

绘制出大体的轮廓图纸后，我们就需要添加固定块了，找出此名为底座固定块的图块，放置到图纸中，这里我们需要在360度的角度中一共放置3个固定块。这里涉及到一个块放置角度的问题，可以用浩辰CAD机械中的角度线绘制功能（快捷键JD），按照提示绘制好辅助线即可，绘制好辅助线后，直接放置好我们的固定块即可。然后使用阵列将我们需要的3个定位块都绘制出来（如图4）。

图4

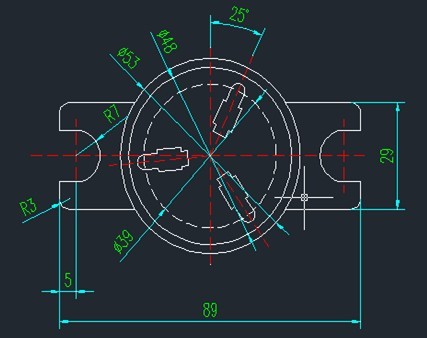

    在绘制好图形后，接下来就我们的标注了。而浩辰CAD机械软件中的标注则具备着丰富、自由、智能的特性，不管是机械软件中自带的大量标注类型，如智能标注，连续标注等，还是浩辰CAD机械软件中的双击修改标注，在标注中添加公差符号和上下偏差，又或者是各种各样的符号标注等（如图5）。

图5

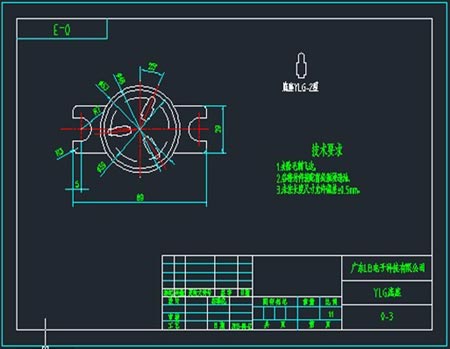

    在做好标注后，就是我们的图纸图框的设置了，这又是一个我们浩辰CAD机械软件的亮点。这里我们需要设置的是一个A4的图框就可以。然后加入我们需要的技术要求，那么这个图纸就已经绘制完成了（如图6）。

图6

    以上就是该制造企业使用浩辰CAD机械软件绘制的一个电器底座的图纸的过程。在绘制过程中，由于大量使用了浩辰机械软件中的特色功能，在绘图效率方面有效的提升了40%以上。
