CAD技巧:中望CAD机械版参数化图库快速绘制零件图形

  本文关键词:CAD CAD软件 机械CAD 中望CAD 图库

  【本网讯】中望CAD机械版系列化零件设计开发系统,是中望软件深入结合用户实际需求,在系列化零件设计开发方面的一次积极的创新,其维护程序可在Windows平台独立使用,出库程序与中望CAD机械版紧密绑定。

  在制造领域,企业在产品开发、设计过程中会有大量的零件、图形是相似的,有些甚至只是尺寸大小的不同而已。利用中望CAD机械版的参数化设计功能,用户只需绘制一次所需图形,标上尺寸变量,即可进行参数化设计,并且可以将该图形添加到参数化图库中。如在后续设计中需要绘制同类图形时,只须赋与变量不同的尺寸数值,就可快速得到新零件图形。参数化设计可以帮助用户快速完成系列产品设计与修改,最大限度地减少重复劳动。

  目前,中望CAD机械版已经建立了迄今为止最为完备的参数化标准零件库和设计符号库,包括弹簧库、电机、液压缸、型材库、模具库、机械传动、变压器、数控机床工具、汽车等覆盖机械设计的全部领域的47行业标准个库,2800多个零件类,数万个标准件参数化图形。生成的标准件可以自动适应比例、线型、颜色,自动进行装配消隐,自动计算当前系列尺寸的公差,并且所有零件图形都自带设计数据,用户可以方便地在图纸中标注,或者提取到明细表中。

  在中望CAD机械版调用图库里面的零部件,操作非常简单便捷。具体步骤如下:

  一、选择零件,修改参数和出库选项

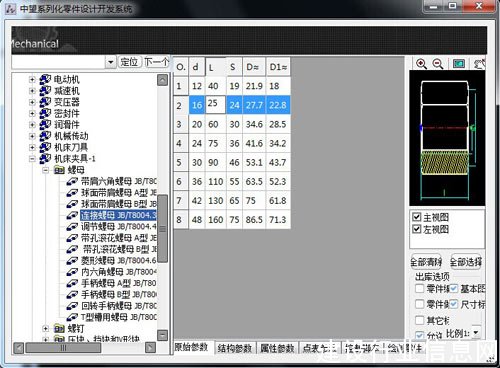

  在零件库结构树中选择欲出库的零件:机床夹具1\螺母\连接螺母JB/T8004.3-99,如下图1所示。


图1/中望CAD机械版参数化图库

  选择第2 条数据记录, “L”的值修改为“25”,出库选项为“基本图元”、“尺寸标注”、“允许拖动”。

  二、绘制零件

  执行:点取“绘制零件”按钮

  出现提示:请指定目标位置:

  输入:输入零件的定位点(输入目标点值或直接点取目标位置),这里直接点取下图2所示插入点;

  出现提示:指定旋转角度或[参照®]:

  输入:然后输入角度值或输入R 进行参照角度设置或输入第二个点用以确

  定零件旋转方向。这里直接输入角度0,或点取“ESC”键

  结果:在目标点绘制出所选视图,如图2。



图2/中望CAD机械版绘制零件

  三、出库零件编辑

  执行:

  l 键盘:v或双击出库零件

  l 菜单:中望CAD机械版——辅助工具——超级编辑

  提示:请选择需要编辑的实体:

  输入:选择以上介绍的出库的零件

  出现:对话框。

  将视图改为“主视图”,出库选项改为 “基本图元”,然后点取“绘制”按钮,完成后的图形如图3所示。

  需要注意的是,该图形中只绘制了主视图,且去除了尺寸标注。另外,超级编辑的零件基点保持不变。



  图3/绘制完成的图形

  四、属性数据提取

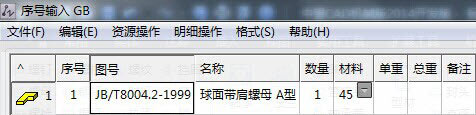

  中望CAD机械版在序号、明细表界面中支持对零件属性值的提取。用户在明细表界面中,执行“提取标准件”,选择出库的螺母,该零件的属性值就被提取到当前数据行中,如下图4所示。

  对企业生产管理更具价值的是,这些在明细表、标题栏中的零件信息数据可以与PDM直接连接(此功能可通过中望软件提供二次开发服务实现)。


 图4/零件属性

  小结:中望CAD机械版以GB、ISO、ANSI、DIN、JIS等标准为设计依据,汇集机械行业专用功能和图库,并且支持参数化设计,实现标准化、智能化机械绘图设计,帮助企业大幅度提高了计自动化、标准化水平,提高设计人员的绘图效率,缩短产品研发设计周期,实现快速响应市场需求。
