济铁:中望CAD满足设计院多专业设计及出图需求

  本文关键词:CAD 济铁 中望CAD 打印 兼容性

  【建设行业.报道】山东济铁设计咨询有限公司(以下简称“济铁”)即路局设计院,由济南铁路局下属的工电大修所、济南设计分公司、青岛设计分公司及泰安铁路建筑设计院四家单位合并而来;现已发展成为一家独立的设计院。

  作为铁路局的直属单位,济铁主要负责包括站前专业和站后专业在内的工程项目的设计工作。所谓站前专业,是铁路勘察设计中所涉及的主要土建工程(不含房建),站后专业是铁路勘察设计过程中的各项移动设备及附属工程专业。因此,“设计范围面广、专业繁多”是济铁设计业务的主要特征,也是设计师所面临的难点。

  多专业模块高度兼容,图纸数据互通共享

  设计师介绍说,济铁的站后专业设计中,主要包括线路设计、建筑、水、暖、电气等多个专业领域,各专业之间需进行较密切的图纸配合交互。“对于CAD设计软件的应用,我们特别注重软件的兼容性能,确保各专业的诸多图纸能够正常打开和使用!”与此同时,济铁还希望CAD软件能够支持院内的二次开发的小插件的加载挂接。

  最终,济铁信息化办公室在软件选型过程中综合考虑了设计师的现实需求及本院的实际因素,选定中望CAD软件作为其主要的设计软件。

  与其他CAD软件不同,中望CAD工程建设行业整体解决方案包括有中望CAD平台软件,以及建筑、给排水、暖通、电气等专业模块,针对性强,高度匹配到济铁的多专业设计需求。设计师反馈,除了设计功能外,软件的兼容性如何直接关系到工作效率的高低,“中望CAD不仅可以很好地兼容其他常见的软件,使得我们也甲方的图纸交互十分顺畅。同时,中望CAD各专业模块之间也能够完全兼容,实现了基础数据的互通共享使用,我们无需反复重新输入图纸的数据信息,大大提高了设计效率。”

  灵活的打印设置,满足多样化图纸打印要求

  另一方面,济铁承接的设计项目众多,设计师每天需要绘制大量的图纸,而打印图纸也占据日常工作量的很大比重。据介绍,工程设计院打印图纸与普通的打印方式不同,通常使用绘图仪来打印设计图纸。这样就需要CAD软件与绘图仪打印设置能够密切配合,保证图纸能够完整和按照设计师要求打印。

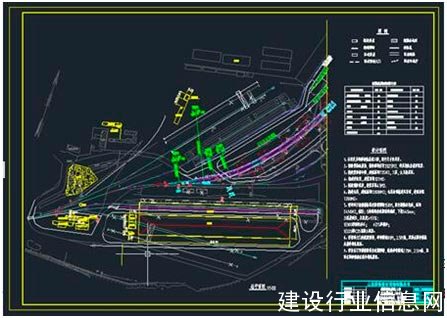

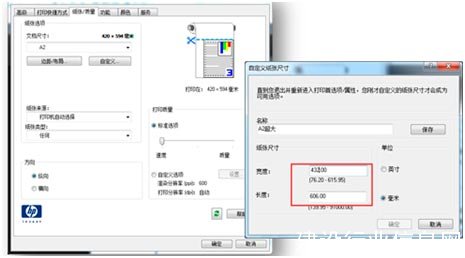

  根据标准要求,济铁完成的项目图纸需要按照设计的图纸比例1:1打印。如果按照标准图纸尺寸打印,则会出现图纸的外边框在图纸中不能完整打印出来。这也是设计师打印图纸过程中比较头疼的问题。“而中望CAD就可以有效地解决这一问题!”设计师介绍,通过使用中望CAD打印界面中的特性栏,可在特定打印机的驱动程序中增加超大尺寸的纸张,然后在中望CAD的打印界面中选择设置好的打印驱动,设置好尺寸的纸张信息就可以完全引用,那么按照1:1比例打印,外边框线就可以完整显示了。

  除此之外,设计师还可以通过虚拟打印机将图纸打印成为PDF,JPEG,PNG等格式,满足了工程设计说明书中对于图纸格式的不同要求。

  编后:“中望软件作为国产CAD软件中的翘楚,对于我们整个公司的软件生态平衡启到了决定性的作用。”济铁信息部王老师表示,“中望软件不仅提供了专业的中望CAD软件帮助提高绘图效率,且对我们设计院的使用需求给予了积极的响应,并最终通过二次开发帮助解决了工程师在图纸设计和处理过程中碰到的问题,为我们之间的长期合作打下了坚实的基础。”

  中望CAD 2017免费下载:http://xiazai.zol.com.cn/detail/20/197996.shtml?f=BIDU


    (责编:王达)
