【建设行业 报道】老港再生能源利用中心是目前亚洲地区最大生活垃圾发电厂项目，位于上海市浦东新区，建设用地面积159898 m2，项目总投资14.7878亿元，由中国五洲工程设计集团有限公司(以下简称五洲集团)承建。但此类厂房设计中，往往会遇到管道庞大且复杂，设备布置要求相对集中等困难。项目中，应用了广联达MagiCAD BIM软件，成功破解了项目设计施工难点，同时实现了绿色施工，节能减排，得到上海市相关领导部门的赞誉。

　　项目为何会选中MagiCAD?

　　首先，先来看一下广联达旗下产品MagiCAD，它是一款应用于建筑设备行业的三维工程设计软件，适用于采暖、建筑给排水、通风、电器设计以及三维建筑建模。其自定义图标功能可灵活更改，二维、三维设计视图的自由切换。其具有高效灵活的特点，可以修改编辑功能，软件上手也快，提升工作效率。

　　此外，MagiCAD具有开放性功能，有强大的包容性，通过更加通用的数据格式(IFC\DWG\NWC\RVT)支持第三方平台的模型，减少了不必要的数据传递造成的损失。 同时，用户可按照项目的不同，随意添加系统、管材等个性化信息，从而运用于不同的建筑标准中。

　　而老港再生能源利用中心项目之所以需要应用BIM软件，目的就是为了解决管道庞大且复杂设备布置要求相对集中的困难，以免造成工程的重复返工，导致资源浪费。

　　因此，此项目的承建方五洲集团基于项目的实际情况考虑，并通过对MagiCAD和其他公司类似系列BIM软件进行试用对比后，认为MagiCAD更符合企业的实际，而且上手快，于是决定选用MagiCAD。

　　由于软件简单易学，承建方学员经过短短几天的培训，就已掌握软件操作技巧，并在很短时间内得到了普及。

　　MagiCAD如何破解项目难点?

　　老港再生能源利用中心，具有三大难点：一是厂房设计中，设备布置要求相对集中，空间复杂，设计标准高，施工难;二是生活垃圾发电厂房项目中，系统较多，管道直径大，管道走向复杂，设备排布较多。场地布置密集、高(最高处达20多米);三是在进行厂房施工项目时，项目设计周期短，业主要求高。

　　而应用广联达MagiCAD是怎么一一破解老港项目施工难点，最终顺利完工的?

　　首先，由于项目中设置齐全，造成厂房机电管线数量和种类较多、排布复杂，各个专业之间的碰撞和冲突显得尤为重要。使用传统的二维设计方式难以解决目前的问题。利用MagiCAD模型进行专业间协同及碰撞检测能很好的解决这个问题。并且解决了传统的二维审图中难想象、易遗漏及效率低的问题，在施工前能够快速、准确、全面的检查出设计图纸中的错、漏、碰、缺问题。

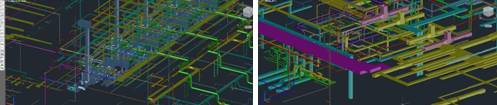

　　其次，通过MagiCAD软件中的三维配管功能，其独有的旋转剪切功能可快速的从各视角查看模型，在管道密集的地方验证设计准确无误。

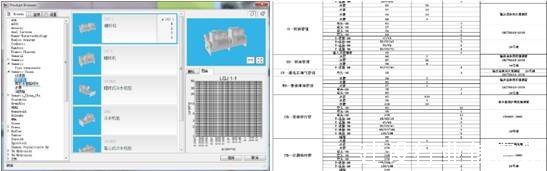

　　再者，由于工业设备根据每个行业的不同，设备都有其自身特点，并且其体量都比较大，普通的BIM产品库都缺乏此类设备。MagiCAD软件所包含的产品库，拥有数百万中产品数据。能够如实反映实际设备布置和管线排布情况，保证在紧密空间既完成选定设备布置又能综合考虑空间及设计要求。

　　老港再生能源利用中心项目在MagiCAD软件助力下，设计过程节约了近9个月时间，并且通过对模型的深化设计，节约数百万成本，真正实现了节能减排和绿色环保，体现了此项目可资借鉴的典型价值!
