【本网讯】设计师们都了解，在使用三维软件时，可以先绘制一个大概的图形，然后根据需要再修改相应的尺寸数值，软件就会自动生成该图形。而在使用二维软件的时候，我们只能严格按照图形尺寸绘制。有时想要更改图形的某一个部位时，可能就会大刀阔斧地改动一番，怎样才能做到在不更改图形的前提下，只更改尺寸数值，就能得到想要的效果？
    在浩辰CAD机械软件中，在菜单下，有一个参数化设计工具，许多用户都还不了解我这个工具的具体操作方法和使用情况，下面就以一个简单地图例为大家详细的介绍一下。

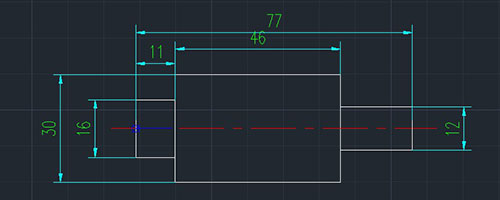

    上图所示，需要将图中的部分尺寸更改一下数值，使此图形变为另一个图形，通常我们会直接修改图中的线段，来达到我们的要求。甚至有时候为了方便，我们只把尺寸强标，但是往往会造成很大的错误。而用参数化设计处理，就不会像此前操作那样复杂。

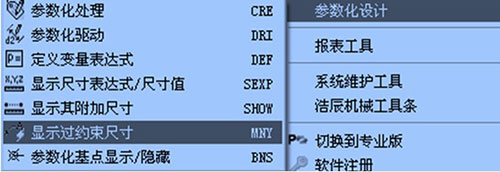

    首先调用参数化设计中的参数化处理工具，

    根据命令行提示，

    选择整个图形，包含所有尺寸。软件会提示共找到多少个图形。

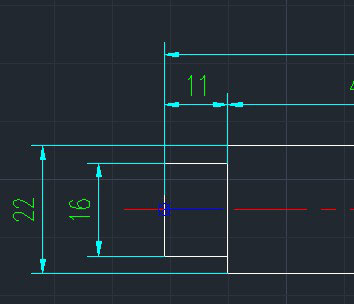

    接着，指定参数化基点，在图形中选取一点为基点，此时，会显示出基点表示，如下图：

    然后，在调用参数化驱动功能，

    根据命令行提示，选择尺寸驱动对象，即需要更改的尺寸。

    在图中选择一个尺寸，如尺寸22，提示输入新尺寸或是测量新尺寸，这是我们可以输入一个数值，如30。

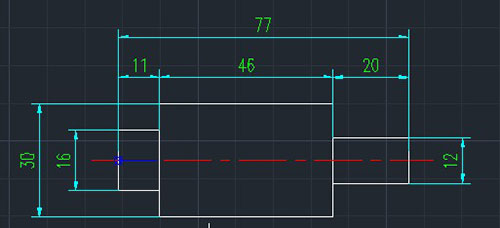

    此时，看我们就会看到整个图形的变化了：

    利用这个工具，我们今后在做简单地图形修改时，就可以直接修改尺寸数值来达到目标需求。
    在参数化设计中，还有一个很实用的工具——显示过约束尺寸。

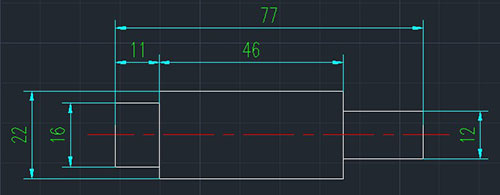

    首先看一下下面的图形：

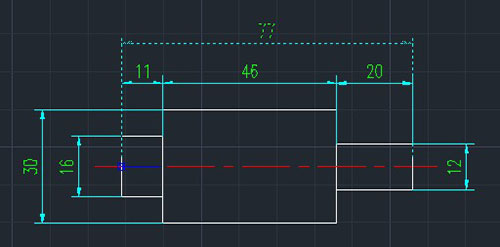

    先将图形参数化处理一下，然后使用“显示过约束尺寸”工具，选择一个尺寸，如上图中尺寸11，此时就会看到图形中的效果，过约束的尺寸就会虚线显示出来，方便我们作图更规范。
