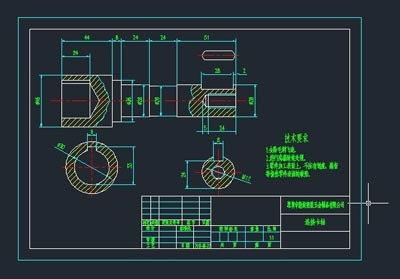

本网讯   在塑胶五金制造公司，连接器是经常需要绘制的一个部件，优秀的CAD软件可以帮助设计师提升绘制效率。那么，在浩辰CAD机械软件中，我们应该怎样进行绘制呢，下面请看塑胶五金制造公司中一个实际要绘制的图纸（如图1）。


图1


    这张图纸属于一个连接器，整体来看是是一个轴。那么我们就可以使用浩辰CAD机械软件中的轴的设计来做一个大体的图形出来。
    打开浩辰CAD机械软件，找到机械设计中的轴类设计。在弹出的轴分段编辑中选择5段轴进行编辑，输入每段轴的数据，形成我们所需要的轴的大体模型。其中，第5段轴属于键轴。我们需要根据我们绘制的角度选择我们键轴的具体图形（如图2）。


图2


    然后，在轴整体设计中设计出整体的轴的外形（如图3）。


图3


    整体的轴体绘制完成后。我们就需要再绘制图形的细致图案了。在整个工件中，我们发现在这个轴的第一段（沿用轴编辑中的轴的段数描述，后面均沿用此话术）的内部有个键孔，起固定作用的。在第5段的键轴内部有个螺纹孔。对于这两个细致的图形，我们就需要在这段轴上面利用剖视图来表示了。
    对于这两个孔，可以直接使用浩辰CAD机械软件中的构造工具，构造孔工具来做这两个剖切图。在弹出的孔设置对话框中来设置我们需要的孔的参数。在第一段轴上，我们需要的只是绘制一个简单的局部剖的盲孔。这里的孔的直径是30，深度是33。在第5段上面我们需要的是一个M12，螺纹长24，深度29的螺纹孔（如图4）。


图4


    之后，我们将第一段轴内的键槽和两个截面补充完整（如图5）。


图5


    到目前为止，整个图纸的结构都已经出来了，现在只需要我们添加标注和图框等就完成了图纸的绘制。可以看出，通过浩辰CAD机械软件丰富的专业功能，我们减少了很多设计流程，从而快速、高质量的完成设计。
