    在前面两篇CAD技术文章中，我结合自己对中望CAD龙腾冲压模的实际使用情况，和大家分享了这款中望

CAD专业模具设计软件的自动拆图、自动标注样式两个实用功能。通过这些功能，我们设计师在进行CAD设

计时就可以有效地简化一些手动的操作，从而更高效地完成设计工作。在本文中，我将为大家介绍中望

CAD龙腾冲压模的另一个非常好用的功能——自动生成明细表。
   无论是机械制造还是模具加工，明细表（即通常说的“BOM表”）是CAD设计图纸中的重要组成部分，它是

指导物流部门和生产部门采购、制造工作的关键文件。通常情况下，模具图纸中的明细表包含有图纸中所

有零件的类型、序号、零件名称、材料、标准代号、规格和数量等信息。
    我们知道，模具设计一般可分为二维CAD设计和三维实体设计。但无论是那一种设计方式，明细表都是不

可缺少的部分。据我了解，目前很多企业对于明细表的制作还采用二维设计手工编制的方法。相信CAD设

     计师们都非常清楚，这种手工编制存在有很多弊端：
（1）模具零件名称错乱。不同的设计者对同种零件的名称录入不同，往往会给企业后期的生产造成混乱

。
（2）出错率高。由于明细表中的零件数量多，录入者稍微不注意就会导致零件数量容易录入错误甚至丢

落零件。
（3）工作量大，设计效率低。一套完整的模具图纸中，零件少则有数十个，多则上百个。如果每一个零

件的参数都需要设计师一一录入，劳动量巨大，且需要花费大量时间，影响设计效率和进程。
    作为专业的CAD设计师，我们迫切要求改进这种落后的手工编制明细表的方法，实现自动生成！我从中望

CAD的客户了解到，这款中望CAD龙腾冲压模具能够解决这一问题。我自己亲身使用后发现，中望CAD龙腾

冲压模已经基本上实现了模具参数化实体设计和明细表的自动生成功能。
  下面是我使用中望CAD龙腾冲压模绘制的零件图（图一），并直接使用软件的模板清单功能一次性生产

的明细表（图二），非常便捷、规范。

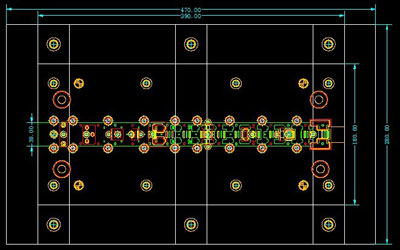

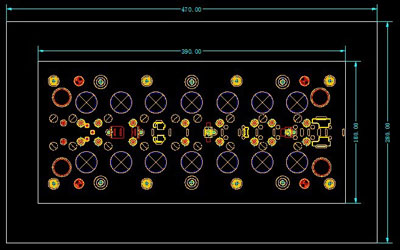

图一：使用中望CAD绘制的零件图

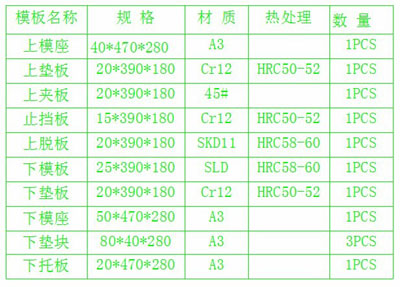

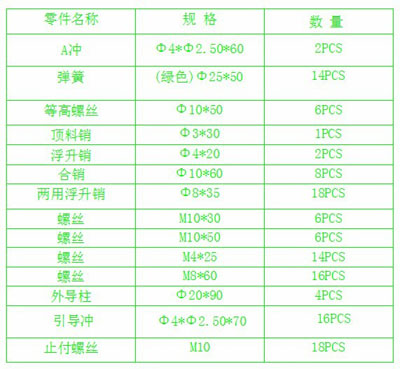

图二：中望CAD龙腾冲压模自动生成的明细表


    使用中望CAD龙腾冲压模自动生成明细表，能够有效避免人工编制所造成的诸多问题，各零件的名称统一

，有利于企业信息标注化管理，同时能够提高设计效率，缩短模具加工周期。有相关数据表明，企业在生

产过程中出现的异常问题，约有60%是由于明细表的错误造成的。因此，无论对于设计师还是企业来说，

中望CAD龙腾冲压模的明细表自动生产功能，都具有积极的意义。
    以上就是我在使用中望CAD龙腾冲压模一个多月时间的体验和感受。由于个人专业水平有限，没能很

好地将中望CAD龙腾冲压模的实用功能介绍得透彻有趣。有兴趣的朋友可到

http://www.zwcad.com/product/longtengwujin2012.html  免费下载体验中望CAD龙腾冲压模的更多更详

细的实用设计功能。
