    在水利工程领域，由于水利工程设计的特殊性、复杂性较高，而且各设计单位的设计方法不尽相同，因此，即使是功能十分强大的专业CAD软件也不能够完全满足水利工程设计单位的全部需求，水利工程设计单位往往需要对CAD软件进行二次开发来获得个性化需求的功能。
上海市水利工程设计研究院（以下简称“上海水利院”），创建于1977年，是一家集水利、供水、排水三位一体，覆盖水务全领域的甲级设计院，拥有5项甲级资质，6项乙级资质，以及对外承包工程经营资格和上海市高新技术企业认定资格。目前，上海水利院主要为行业及用户提供水利工程设计、研究、咨询，以及工程总承包、工程监理等服务。

上海市水利工程设计研究院有限公司

     众所周知，CAD作为专业的设计软件，在水利行业内应用非常普遍，工程师使用CAD软件进行河道的绘制、标注、测量等设计工作。而在上海水利院，中望CAD+已经被广泛应用于各项设计工作中，成为工程师完成设计任务、提供工作效率的重要工具。
中望CAD 有效满足企业正版化及设计需求
    作为全国水利行业领先单位，上海水利院十分重视企业信息化建设与软件的正版化工作。早在2008年，上海水利院就对中望CAD的强大功能非常感兴趣并开始接触中望CAD。经过工程师的反复测试，上海水利院认为中望CAD完全可以取代原先使用的一款国外主流CAD软件，并且最终购买了中望CAD。在接下来的使用过程中，工程师对中望CAD的整体表现十分满意。2012年，上海水利院再次加量购买了数十套中望CAD+，同时将原来的中望CAD统一升级至中望CAD+版本。
     与之前版本的中望CAD相比，中望CAD+的功能得到了进一步的提升。工程师们反映自升级至中望CAD+版本后，软件打开大型地形图的速度更快了，对图纸进行整体缩放、平移操作更加流畅。
二次开发，中望CAD提高工程师绘图效率
除了整体性能的极大完善外，强大的API接口能够满足行业用户更高要求的专业应用需求。上海水利院工程师反映，在水利制图时需要大量重复标注桩号、坐标等，这部分繁琐的工作长期占据他们大量的工作时间，而且手动标注十分容易出现差错。而在水利行业并没有系统二次开发软件及工具能够有效解决这一问题。
在了解这一使用需求之后，中望CAD的技术支持部门与上海水利院进行了深入的沟通。最终，在双方的共同努力下，成功在中望CAD+平台上定制开发了水利桩号、坐标自动标注功能，属性表格自动生成的功能，从而大大提高了工程师的绘图效率。
  桩号，属性表自动生成（通过设置多段线起始点的桩号值自动生成多端线后的桩号值，并生成属性表格）

在标注名称中设置河道名，勾选继承标注可以保存前次标注的设置与记录。通过顺时针、逆时针来设置标注的多段线的上方或下方。如果框选“自动标注”则能够一次性标注多段线所有夹点的桩号并垂直于多段线标注；通过手动标注能够根据实际情况调整每个桩号标注的角度以避免与其他标注碰撞。此外，设计师可以通过更新标注来调整标注的引线长度、圆心大小等设置。当所有标注完成后会自动生成相关属性表格给予插入。

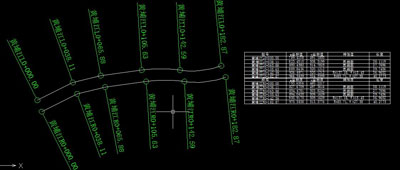

通过中望CAD自动标注生成的示例图

 坐标自动生成


设计师能够方便地在标注前设置引线长度，圆心半径，坐标自高的参数设置。其中，标注方式分为手动与自动两种。自动标注会一次性标注框选多段线每个夹点的坐标以相切45度于多段线的。手动标注可以调整坐标标注方向，引线长度以避免与其他标注碰撞。点击对话框中的“修改”按钮，则可以调整已标注的引线长度、方向。点击“单个点”可以单独标注多段线上任意点的坐标。

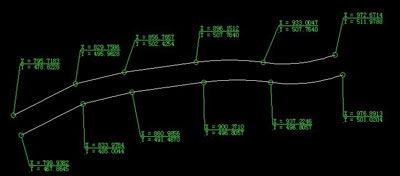

通过中望CAD坐标标注后的示例图

 标注圆弧中点半径

该项功能能自动标注多段线中的弧线的半径与弧度，对提高设计效率有着积极的作用。

总结：
    中望CAD优秀的产品品质以及完善的售后服务体系，不但帮助上海水利院解决了CAD正版化与使用的问题，而且通过二次开发为其开发定制多项特殊功能，从而提高了工程师的绘图效率。相信随着CAD的不断普及，中望CAD将给广大客户带来更多更优秀的设计体验，并且通过强大的二次开发功能，让各行业、各领域繁复的工作得以简化。
