本文关键词：CAD  中望CAD  动态块
    中望CAD+ 2014即将在9月份发布，该版本增加了许多非常好用的功能，其中一个大亮点是兼容动态块的显示。在CAD软件行业，最先做出动态块功能的是AutoCAD，但是在早期，由于动态块创建比较麻烦，且大家还未从旧的CAD软件的使用习惯中解放出来，因此没有太多的设计师使用该功能，相反，普遍采用固定的块来完成绘图工作。
    经过几年的发展后，动态块逐步被设计师接受，国内也有不少软件企业也开始完善CAD软件的功能。中望软件是为数不多的实现动态块功能的企业之一。通过动态块，设计师们可以更加高效地绘制图框、企业标准件等，另一方面，企业的图库也变得更加简单，使用也更加直接。
    通常情况下，对于一类零件或者物件，将其做成一个动态块，由于一个动态块中可以包含多个块的组合，这样企业中使用块的数量就大大减少，插入块时找到所需要的块就很方便，将动态块调出后，再进行细节的选择，以达到完整的要求。另一方面，在修改图纸的过程中，块的变更也是很常见的，而一般情况下这些块的变更是同一类块，只是型号或者样式不同而已，这样变更的时候就不需要删除原来的块再插入需要的块这两个步骤了，直接在动态块上进行细节的选取就能达到要求。

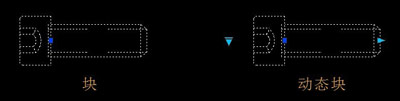

简单地来说，块和动态块的区别是，块只有一个夹点（基点），它只能移动或整体变形，不能调整局部，而动态块可以设置多个不同作用的夹点，从而有条件地调整局部。但是有一点需要注意，动态块如果执行非等比例缩放时，将会失去动态块的特点，成为普通的块。

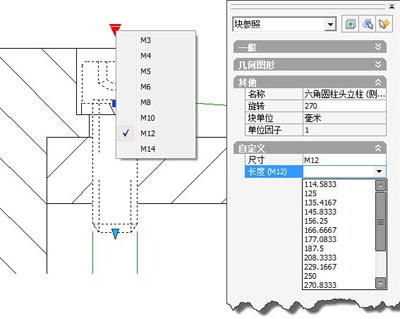

    使用中望CAD+打开带有动态块的图纸后，设计师在进行编辑操作时，主要是利用动态块上的夹点来使块的局部产生需要的变化。各种类型的夹点代表的意义如下表所示。

夹点类型		参数: 关联的动作
标准		基点: 无 点: 移动、拉伸 极轴: 移动、缩放、拉伸、极轴拉伸、阵列 XY: 移动、缩放、拉伸、阵列
线性		线性: 移动、缩放、拉伸、阵列
旋转		旋转: 旋转
翻转		翻转: 翻转
对齐		对齐: 无
查寻		可见性: 无 查寻: 查寻

    这里强调一下，中望CAD+ 2014支持动态块的显示和夹点操作，而在特性对话框中也有相应的动态块项目内容，对于动态块整体的移动、复制、缩放、旋转、阵列等，都能保持动态块原有的特性。因此，我们可以认为中望CAD+2014兼容动态块图形对象，凡是涉及到动态块的图纸在中望CAD+2014中均可以得到正常的处理。当设计师对动态块进行了夹点关联的动作，这种信息在保存图纸的时候会正确的保留，这种兼容性是双向的。
    同时，在中望CAD+2014中，动态块可以结合工具选项板或者设计中心功能进行调用，普通块如何使用，动态块基本也可以实现。需要注意的是，中望CAD+ 2014版中暂时不支持动态块的创建，双击块或者动态块进入的是在位编辑，无法创建动态块，也无法去改变动态块的设置。这一功能将会在中望CAD+后面的版本中得到完善。
    其实，除了在动态块功能上的进一步完善之后，中望CAD+2014还有许多创新性的实用功能，如兼容DWG2013和DXF2013图形文件格式、Online在线交互、独创智能语音功能等，能够为我们带来更优越的设计体验。我也将在后续的文章中一一为大家介绍，以帮助大家更好的了解和掌握中望CAD+。
