　　【本网讯】在结构设计中，PKPM是最常用的计算类软件，其计算数据格式采用的是.T文件。设计师们都知道，尽管.T文件可以转换为.dwg文件并在CAD平台软件中打开，但编辑起来却存在着诸多障碍：文字乱码、一级钢筋的弯钩变成方的，跟设计院的习惯不同、二级钢筋有6个顶点，起始端3个顶点和终止端3个顶点完全重合、轴号和钢筋号使用“圆+文字”表示……，这些给设计师造成很大麻烦。

　　

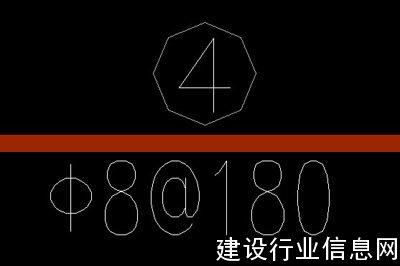

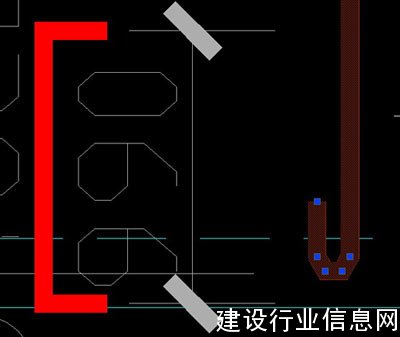

图/PKPM图形上钢筋显示的差异

　　出于以上这些原因，设计师往往选择放弃由PKPM直接生成的施工图，只用PKPM的计算结果，并花费大量时间重新绘制梁、柱、墙、板施工图。

　　为彻底解决结构设计中的这一“顽疾”，中望CAD结构版特别开发了PKPM接口程序，实现了两者的完全兼容。通过该程序，设计师就可以直接使用由.T转换的.dwg文件，从而避免了大量的重复绘图工作，提高工作效率。

　　一.深度兼容，中望CAD结构版自由编辑PKPM图纸

　　中望CAD结构版兼容PKPM软件主要是通过两方面来实现的：一部分是对图形的图层和实体进行转换，另一部分是对PKPM存在的问题缺陷进行处理。这个转换程序就是[外部接口]，它能够自动处理PKPM文字。[外部接口]命令位于主菜单[结构平面]下。

　　使用中望CAD结构版打开一张PKPM生成的.dwg图形，点取[外部接口]命令，我们可以看到菜单里面显示的就是中望结构和PKPM接口的各项功能。设计师可以根据实际情况来选择所需要进行转化的部分。

　　设计师只需选取要转换的图形，程序在短时间内就自动对图形进行转换。通过文字转化，如下图所示，钢筋已全面正常显示，文字乱码、文字间隔变宽等问题得到了有效解决，与在中望CAD结构版中的设置完全一致。

　　
图/中望CAD结构版正确显示图形信息

　　此外，软件还对图形的其他部分也进行相应的转换和处理。通过转化，我们就得到一张标准的图纸，后期设计师还可以使用中望CAD结构版提供的专业编辑功能对图形进行深入加工编辑。

　　

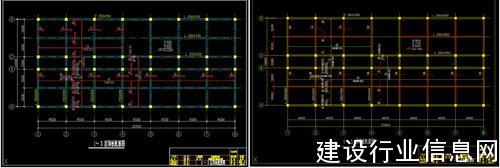

图/使用中望CAD结构版转化前后的图纸

　　二.专业功能，高效绘制结构CAD图纸

　　除了可以对PKPM生成的图纸进行转化之外，中望CAD结构版还提供了一系列高效的计算工具、结构符号、结构查询、尺寸文字工具、图框工具等，且支持参数化编辑，帮助设计师提高工作效率。

　

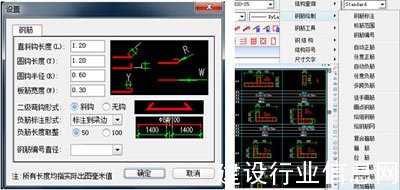

　图/中望CAD结构版完善的绘图工具

　　对于设计师来说，绘图工具在很大程度上影响制图设计的效率。中望CAD结构版提供了完善专业的钢筋绘制、编辑和计算工具，简化设计流程，且支持丰富的参数化设置功能，绘图前即可直接进行设置，钢筋间距符号、点钢筋直径、直钢筋宽度、保护层厚度等设计师也可自由设置，从而制定一个最符合自己习惯的绘图环境，使用起来更加得心应手。

　　在设计标准上，中望CAD结构版以国家设计规范为依据，与建设部颁布实施的制图规则《混凝土结构施工图平面整体表示方法和构造详图》保持一致，确保设计师采用新标准规定的绘图方法绘制施工图，使工程项目顺利通过验收。

　　小结：软件的兼容性体现了一个软件的特性和软件的处理图形的能力，中望CAD结构版通过专门的接口将PKPM图纸进行了转化，使得其可以在CAD软件中顺利进行后期的编辑、修改等操作，让整张图纸更好的服务于后期施工。同时，中望CAD结构版还具备完善专业的绘图功能，帮助设计师大幅度提高工作效率。
