中望CAD冲压模具2014新体验:智能绘制功能

 【本网讯】最近,中望软件正式发布了最新版本的模具行业CAD设计软件——龙腾冲压模具2014版。该版本在旧版本的基础上进行了全面优化,软件运行的速度与稳定性大幅度提高,同时还新增了一系列高效的新功能,进一步提升模具设计效率。

  作为一名模具设计师,亦是中望CAD的老用户,我第一时间下载使用中望CAD龙腾冲压模2014版,发现它在功能上更为完善,例如针对异形零件的绘制方面,就提供了许多方便智能的功能。下面,我就和大家分享一些该款冲压模具软件的实用功能和技巧,希望对大家提高CAD模具设计效率有所帮助。

  一、绘制连接块

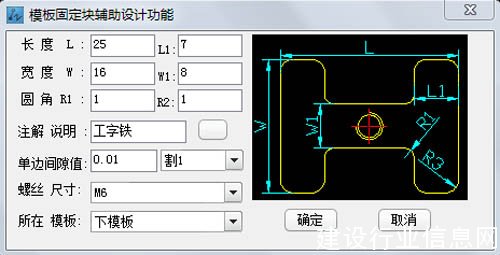

  在大型连续模具中,连接块是必不可少的零件。通常情况下,设计师的做法是使用CAD软件画出形状并做为图块插入,然后进行修改。而在新龙腾冲压模具2014版中,我们只需要调用模板固定块辅助设计功能,输入相应的参数,软件即可生成连接块,而且带有加工说明。它大大简化了操作步骤,从而有助于提高设计效率。

  图1:中望CAD模具输入参数自动绘制链接块

  二、折弯功能

  新龙腾冲压模具2014版的参数化的折弯冲及成形入子绘制功能,为折弯部分的设计工作带来非凡的速度提升,尤其是在连续模中,有时会有数量非常庞大的折弯结构。我们深知,折弯结构的设计非常耗费时间和精力。现在,使用折弯功能就能快速完成这一部分的设计。

  图2:中望CAD模具的折弯功能

  折弯功能分为向下折与向上折两种,每种都可以使用不同的参数设定方式,设计师可以根据不同情况选择某种方式进行设定:

  1.当折线形状较不规则时,我们可以使用“指定折线,参数绘制”的方式来设定,如下图3。 设定参数后,选择折弯线及需要折弯的轮廓线,软件即可根据我们设定的内容自动绘出折弯冲头及入子,并带有加工说明。

  图3

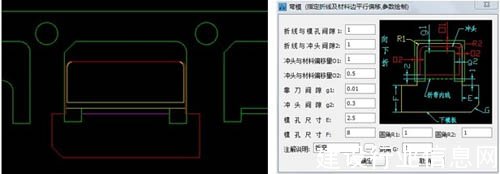

  2.当折线形状比较规则时,我们可以使用“指定折线及材料边平行偏移,参数绘制”的方式来设定,如图4。设定参数后,选择折弯线及需要折弯的轮廓线,软件即可根据设定的内容自动绘出折弯冲头及入子,并带有加工说明。

  图4

  经过使用,我发现中望龙腾冲压模是一款高效的CAD设计软件。它具有强大而实用的设计功能,能够最大限度减少操作步骤,简化设计过程,有助于帮助设计师告别低效的CAD设计工作!





责任编辑:徐珊珊
